发现MyProject的所有功能:

结构构件的金属连接的计算与验证

您可以使用自己工作室的标志自定义计算的注意事项

在静态和动态的条件下对不透明的建筑部件进行温度湿度测 量。

不断更新的规则

从软件界面可直接进入到性能列表

以CAD格式导出数据的可能性
用于 CLT 面板的 SLOT 连接件
根据 ETA-19/0167,使用 SLOT 连接件计算和验证面板之间的剪切连接。可以对一组连接件(墙面计算)和单个连接件进行验证。可以在 CLT 面板、层压木面板、LVL 软木或 LVL 硬木上进行计算。预设存档允许您从最常见的 CLT 分层结构中进行选择。

带CTC连接件的木材/混凝土复合地板模块
木材/混凝土复合地板的尺寸和验证。验证是根据欧洲技术评估ETA 19/0244进行的。即使在有蒸汽制动布或隔音箔的情况下,也可以在没有和使用木板的情况下,以45°和30°交叉和平行布置连接器进行验证。该模块允许您同时输入多种类型的可变载荷并导出项目的3D-dwg格式文件。

隔音:弹性剖面和横向传输
设计不同频率项目的隔音解决方案。根据标准“EN ISO 12354”和证书“ETA-23/0061”对 XYLOFON 和证书“ETA-23/0193”对 PIANO 进行阻尼指数计算。计算可打印平面图上的弹性剖面(XYLOFON and ALADIN STRIPE)和IST投影,以便正确安装。可计算木框架和CLT结构隔音。导入.dxf文件,自动检索到墙体和尺寸数据。打印完整的技术计算报告和性能图。
尊敬的用户,考虑到新MyProject 5.30版本更新包的重要性,有必要通过单击“下载MyProject”按钮下载软件并重新安装MyProject。为了更好地运行该软件,建议卸载以前的版本。
尊敬的用户,考虑到新MyProject 5.30版本更新包的重要性,有必要通过单击“下载MyProject”按钮下载软件并重新安装MyProject。为了更好地运行该软件,建议卸载以前的版本。

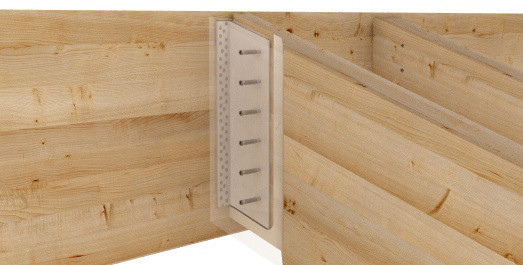

ALU 隐藏式支架
通过 ALU 隐藏式支架计算和验证木制结构元件之间的剪切连接。该模块包含所有尺寸的 ALUMINI、ALUMIDI 和 ALUMAXI,带有 STA 光滑销和 SBD 自钻销,具有各种固定配置。可以选择两种不同的计算方法(符合 ETA 09/0361 和实验模型的要求)。

CLT面板用X-ONE连接
设计和验证CLT面板和X-ONE连接件之间的连接。验证是根据欧洲技术评估标准ETA 15/0632,根据连接的阻力区域在所有方向上进行的。可以插入许多不同的导出力,例如:数值模拟,同时对载荷条件进行验证。

使用VGS 和 VGZ 螺钉连接主梁-次梁
根据施工要求,使用全螺纹螺钉十字交叉或与木材纹理方向成斜
角插入,来计算和验证木材-木材连接。尽可能的更改次梁与水平或垂直方向的不同夹角。
角插入,来计算和验证木材-木材连接。尽可能的更改次梁与水平或垂直方向的不同夹角。

使用全螺纹VGS 和VGZ 螺钉加固结构
使用圆柱头或沉头的全螺纹螺钉,计算和验证螺钉对结构加固的 强度。标准的应用是在开槽梁上,平行于木材纹理的方向上增加 拉力,在横向和中间的支撑上增加纹理的垂直压力和增加悬挂载 荷的垂直拉力。

使用DGZ螺钉固定连续的保温材料
双螺纹DGZ连接件的尺寸标示和验证,用于在屋顶上固定连续的保温材料。设计时可以选择刚性或柔性的保温材料,创建一个定制计算的数据库。

使用HBS - HBS PLATE – TBS 螺钉抗剪连接
用螺钉连接木材-木材、钢板-木材、木材-木板,计算和验证
螺钉的抗剪强度。单个螺钉和两个螺钉倾斜连接,可定制几何形状和材料种类。
螺钉的抗剪强度。单个螺钉和两个螺钉倾斜连接,可定制几何形状和材料种类。

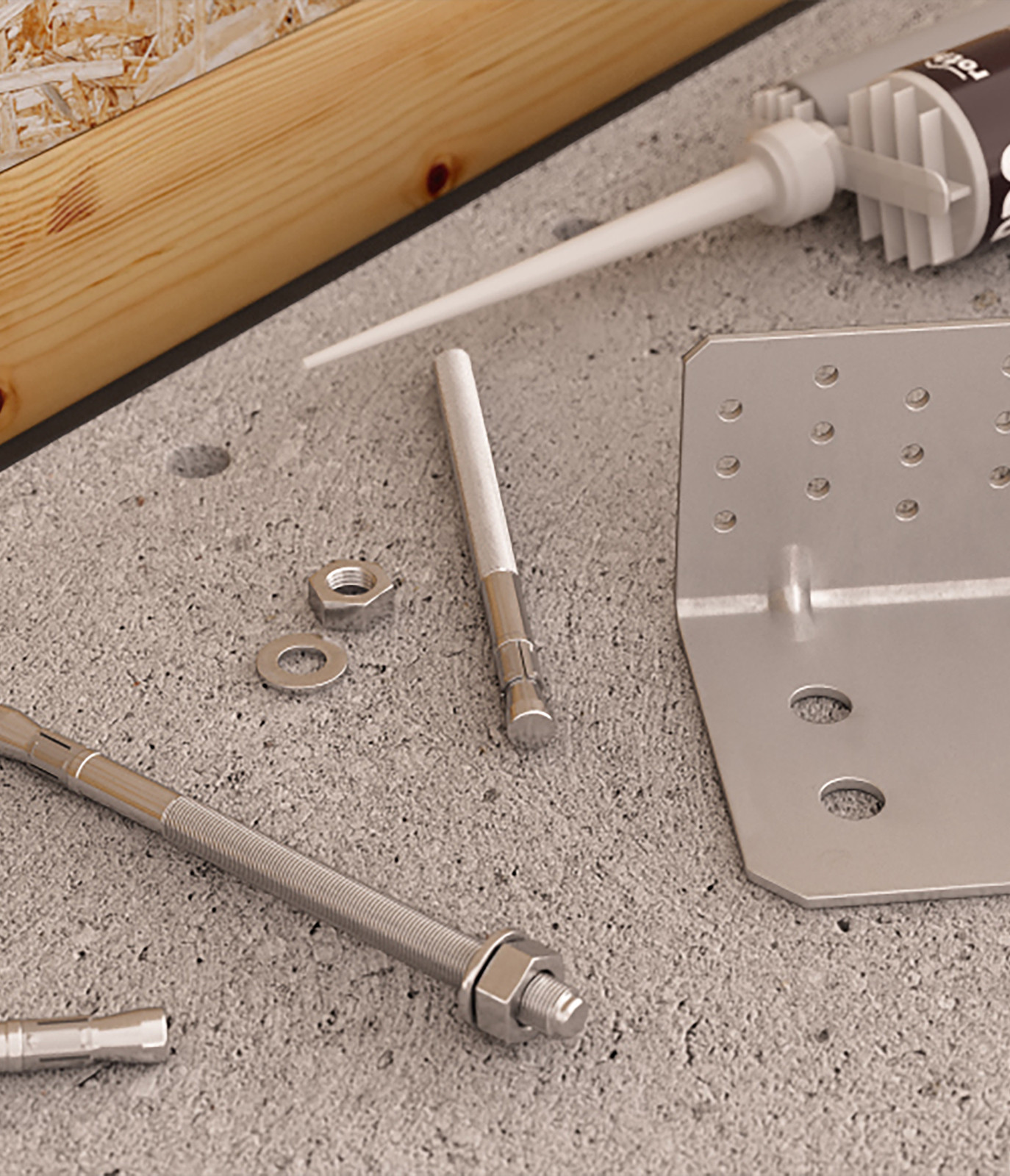

混凝土板的机械、化学锚固
机械锚栓、化学螺栓用于混泥土板的计算与验证。
根据不同的地震标准及防火设计方案,选择标准或定制结构的锚栓。
根据不同的地震标准及防火设计方案,选择标准或定制结构的锚栓。

MYPROJECT
选择最适合你的应用,立刻让你的生活变得简单!
下载MyProject软件包,用于木结构连接计算、热、湿度和声学性能分析,或用于混凝土锚固计算和验算。
