带连续的头

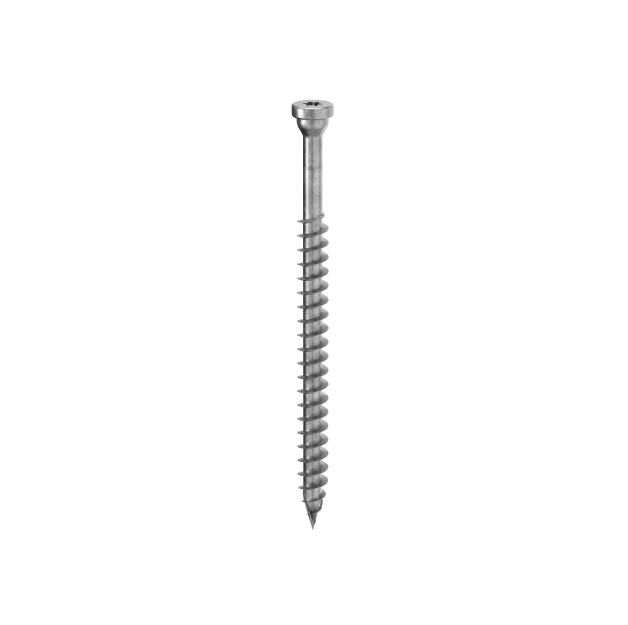

HBS PLATE EVO

HBS PLATE EVO 木螺钉设计用于室外钢-木连接。特殊涂层使它理想用于 3 级应用。

HBS PLATE EVO，用于金属板固定的木螺钉，从不惧怕恶劣的环境

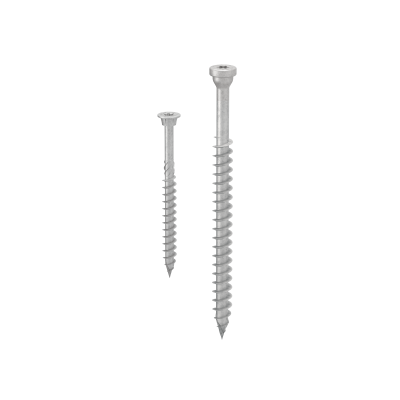

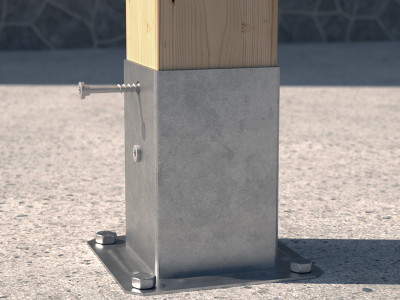

HBS PLATE EVO 木螺钉设计用于室外环境中金属板与木材的固定。其截锥形头部和增加的厚度，允许将金属板安全地固定到木材上。小尺寸（5.0 和 6.0 mm）也适用于木-木连接。

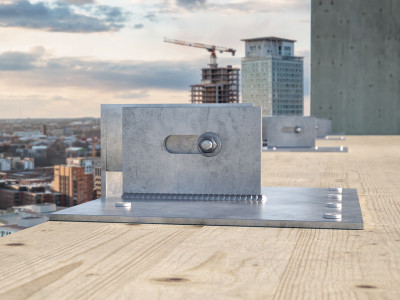

HBS PLATE EVO 非常适合室外环境中 Rothoblaas 标准金属板的固定。5 mm 直径版本也适用于露台用板材的固定。采用铝片和环氧树脂表面处理的 20μm 多层 C4 EVO 特殊涂层，根据 ISO 9227 测试表明，在盐雾中暴露 1440 小时后没有生锈。

采用镀锌碳钢制成，配有高度耐腐蚀性涂层，可用于 3 级和 C4 级腐蚀性大气室外环境中。

HBS PLATE EVO 特别适合用于木质人造板、实木、胶合木、CLT、LVL、同类高密度木材。1 级、2 级和 3 级应用。

安装说明	Choose a Language

CODE	info	d₁ [mm]	L [mm]	b [mm]	d₁ [in]	L [in]	b [in]	TX	pcs.
HBSPEVO550	-	5	50	30	0.2	1 15/16''	1 3/16''	TX25	200
HBSPEVO560	-	5	60	35	0.2	2 3/8''	1 3/8''	TX25	200
HBSPEVO570	-	5	70	40	0.2	2 3/4''	1 9/16''	TX25	100
HBSPEVO580	-	5	80	50	0.2	3 1/8''	1 15/16''	TX25	100
HBSPEVO680	-	6	80	50	0.24	3 1/8''	1 15/16''	TX30	100
HBSPEVO690	-	6	90	55	0.24	3 1/2''	2 3/16''	TX30	100

CODE	info	d₁ [mm]	L [mm]	b [mm]	d₁ [in]	L [in]	b [in]	TX	pcs.
HBSPLEVO840	-	8	40	32	0.32	1 9/16''	1 1/4''	TX40	100
HBSPLEVO860	-	8	60	52	0.32	2 3/8''	2 1/16''	TX40	100
HBSPLEVO880	-	8	80	55	0.32	3 1/8''	2 3/16''	TX40	100
HBSPLEVO8100	-	8	100	75	0.32	4''	2 15/16''	TX40	100
HBSPLEVO8120	-	8	120	95	0.32	4 3/4''	3 3/4''	TX40	100
HBSPLEVO8140	-	8	140	110	0.32	5 1/2''	4 3/8''	TX40	100
HBSPLEVO8160	-	8	160	130	0.32	6 1/4''	5 1/8''	TX40	100
HBSPLEVO1060	-	10	60	52	0.4	2 3/8''	2 1/16''	TX40	50
HBSPLEVO1080	-	10	80	60	0.4	3 1/8''	2 3/8''	TX40	50
HBSPLEVO10100	-	10	100	75	0.4	4''	2 15/16''	TX40	50
HBSPLEVO10120	-	10	120	95	0.4	4 3/4''	3 3/4''	TX40	50
HBSPLEVO10140	-	10	140	110	0.4	5 1/2''	4 3/8''	TX40	50
HBSPLEVO10160	-	10	160	130	0.4	6 1/4''	5 1/8''	TX40	50
HBSPLEVO10180	-	10	180	150	0.4	7 1/8''	6''	TX40	50
HBSPLEVO12120	-	12	120	90	0.48	4 3/4''	3 1/2''	TX50	25
HBSPLEVO12140	-	12	140	110	0.48	5 1/2''	4 3/8''	TX50	25
HBSPLEVO12160	-	12	160	120	0.48	6 1/4''	4 3/4''	TX50	25
HBSPLEVO12180	-	12	180	140	0.48	7 1/8''	5 1/2''	TX50	25
HBSPLEVO12200	-	12	200	160	0.48	8''	6 1/4''	TX50	25

CODE	info	d₁ [mm]	L [mm]	b [mm]	d₁ [in]	L [in]	b [in]	TX	pcs.
HBSPEVO840	-	8	40	32	0.32	1 9/16''	1 1/4''	TX40	100
HBSPEVO860	-	8	60	52	0.32	2 3/8''	2 1/16''	TX40	100
HBSPEVO880	-	8	80	55	0.32	3 1/8''	2 3/16''	TX40	100
HBSPEVO8100	-	8	100	75	0.32	4''	2 15/16''	TX40	100
HBSPEVO8120	-	8	120	95	0.32	4 3/4''	3 3/4''	TX40	100
HBSPEVO8140	-	8	140	110	0.32	5 1/2''	4 3/8''	TX40	100
HBSPEVO8160	-	8	160	130	0.32	6 1/4''	5 1/8''	TX40	100
HBSPEVO1060	-	10	60	52	0.4	2 3/8''	2 1/16''	TX40	50
HBSPEVO1080	-	10	80	60	0.4	3 1/8''	2 3/8''	TX40	50
HBSPEVO10100	-	10	100	75	0.4	4''	2 15/16''	TX40	50
HBSPEVO10120	-	10	120	95	0.4	4 3/4''	3 3/4''	TX40	50
HBSPEVO10140	-	10	140	110	0.4	5 1/2''	4 3/8''	TX40	50
HBSPEVO10160	-	10	160	130	0.4	6 1/4''	5 1/8''	TX40	50
HBSPEVO10180	-	10	180	150	0.4	7 1/8''	6''	TX40	50
