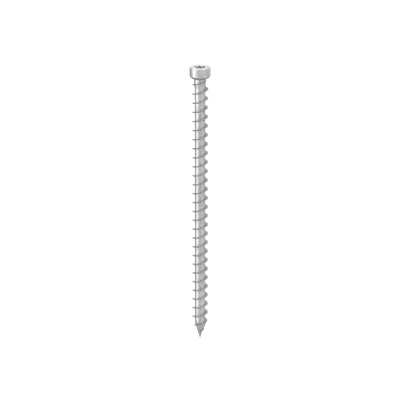

带圆筒头的全螺纹连接器
VGZ EVO
VGZ EVO 是用于结构应用的全螺纹木螺钉。该连接器理想适用于含有单宁或经过浸渍剂或其他化学过程处理的木材，并确保出色的拉伸性能。
VGZ EVO 木螺钉，保证暴露于大气介质的结构质量和耐久性

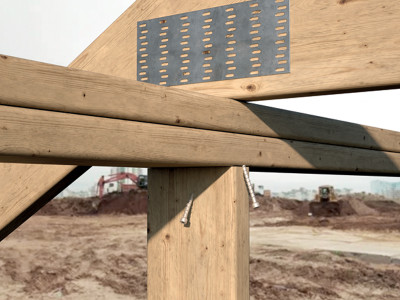

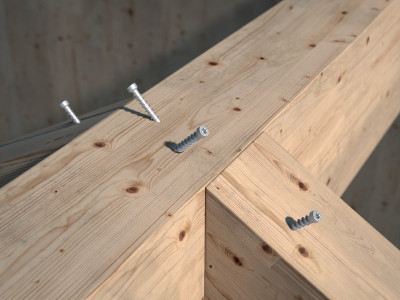

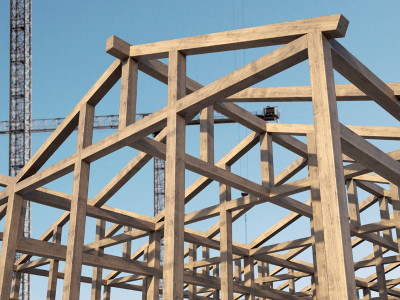

VGZ EVO 螺钉经批准用于相对于纤维在任何方向上（α= 0°- 90°）受到应力的结构应用。该连接器理想用于室外结构的建造和含有单宁的侵略性木材（如栗木和橡木）的固定。深螺纹和高强度钢（fy,k = 1000 N/mm2）可保证出色的拉伸性能。

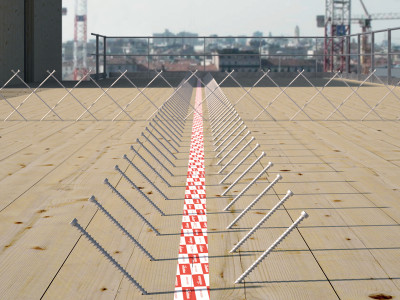

其数值经过测试、认证和计算，也适用于 CLT 和高密度木材，例如 LVL 单板层积材。一个连接器与下一个连接器之间的最小距离减小。采用镀锌碳钢制成，VGZ EVO 木螺钉的特色在于采用铝片和环氧树脂表面处理的 20μm 多层 C4 EVO 涂层，根据 ISO 9227 测试表明，在盐雾中暴露 1440 小时后没有生锈。

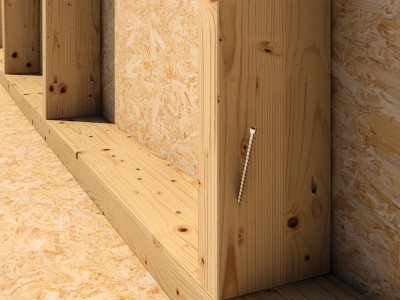

VGZ EVO 螺钉理想用于木质人造板、实木、胶合木、高密度木材和侵略性木材以及经化学处理木材。1 级、2 级和 3 级应用。
特点
文件
技术数据表
|
|
|---|---|
导入部最小距离
|
|
技术数据表 USA
|
|
技术数据表 JAPAN
|
|
ICC-ES Evaluation report USA
|
|
ICC-ES Listing report CANADA
|
|
ETA Certificate
|
|
File CAD
|
|
File BIM.ifc
|
|
File BIM.rfa
|
VGZ EVO
| CODE | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
TX | pcs. |
|---|---|---|---|---|---|---|---|---|---|
| VGZEVO580 | - | 5.3 | 80 | 70 | 0.21 | 3 1/8'' | 2 3/4'' | TX25 | 50 |
| VGZEVO5100 | - | 5.3 | 100 | 90 | 0.21 | 4'' | 3 1/2'' | TX25 | 50 |
| VGZEVO5120 | - | 5.3 | 120 | 110 | 0.21 | 4 3/4'' | 4 3/8'' | TX25 | 50 |
| VGZEVO5140 | - | 5.6 | 140 | 130 | 0.23 | 5 1/2'' | 5 1/8'' | TX25 | 50 |
| VGZEVO5150 | - | 5.6 | 150 | 140 | 0.23 | 6'' | 5 1/2'' | TX25 | 50 |
| VGZEVO5160 | - | 5.6 | 160 | 150 | 0.23 | 6 1/4'' | 6'' | TX25 | 50 |
| VGZEVO780 | - | 7 | 80 | 70 | 0.28 | 3 1/8'' | 2 3/4'' | TX30 | 50 |
| VGZEVO7100 | - | 7 | 100 | 90 | 0.28 | 4'' | 3 1/2'' | TX30 | 50 |
| VGZEVO7120 | - | 7 | 120 | 110 | 0.28 | 4 3/4'' | 4 3/8'' | TX30 | 50 |
| VGZEVO7140 | - | 7 | 140 | 130 | 0.28 | 5 1/2'' | 5 1/8'' | TX30 | 50 |
| VGZEVO7160 | - | 7 | 160 | 150 | 0.28 | 6 1/4'' | 6'' | TX30 | 50 |
| VGZEVO7180 | - | 7 | 180 | 170 | 0.28 | 7 1/8'' | 6 3/4'' | TX30 | 50 |
| VGZEVO7200 | - | 7 | 200 | 190 | 0.28 | 8'' | 7 1/2'' | TX30 | 50 |
| VGZEVO7220 | - | 7 | 220 | 210 | 0.28 | 8 5/8'' | 8 1/4'' | TX30 | 50 |
| VGZEVO7240 | - | 7 | 240 | 230 | 0.28 | 9 1/2'' | 9 1/16'' | TX30 | 50 |
| VGZEVO7260 | - | 7 | 260 | 250 | 0.28 | 10 1/4'' | 10'' | TX30 | 50 |
| VGZEVO7280 | - | 7 | 280 | 270 | 0.28 | 11'' | 10 5/8'' | TX30 | 50 |
| VGZEVO7300 | - | 7 | 300 | 290 | 0.28 | 11 3/4'' | 11 7/16'' | TX30 | 50 |
| VGZEVO7340 | - | 7 | 340 | 330 | 0.28 | 13 3/8'' | 13'' | TX30 | 50 |
| VGZEVO7380 | - | 7 | 380 | 370 | 0.28 | 15'' | 14 9/16'' | TX30 | 50 |
| VGZEVO9160 | - | 9 | 160 | 150 | 0.36 | 6 1/4'' | 6'' | TX40 | 50 |
| VGZEVO9180 | - | 9 | 180 | 170 | 0.36 | 7 1/8'' | 6 3/4'' | TX40 | 50 |
| VGZEVO9200 | - | 9 | 200 | 190 | 0.36 | 8'' | 7 1/2'' | TX40 | 50 |
| VGZEVO9220 | - | 9 | 220 | 210 | 0.36 | 8 5/8'' | 8 1/4'' | TX40 | 50 |
| VGZEVO9240 | - | 9 | 240 | 230 | 0.36 | 9 1/2'' | 9 1/16'' | TX40 | 50 |
| VGZEVO9260 | - | 9 | 260 | 250 | 0.36 | 10 1/4'' | 10'' | TX40 | 50 |
| VGZEVO9280 | - | 9 | 280 | 270 | 0.36 | 11'' | 10 5/8'' | TX40 | 50 |
| VGZEVO9300 | - | 9 | 300 | 290 | 0.36 | 11 3/4'' | 11 7/16'' | TX40 | 50 |
| VGZEVO9320 | - | 9 | 320 | 310 | 0.36 | 12 5/8'' | 12 3/16'' | TX40 | 25 |
| VGZEVO9340 | - | 9 | 340 | 330 | 0.36 | 13 3/8'' | 13'' | TX40 | 25 |
| VGZEVO9360 | - | 9 | 360 | 350 | 0.36 | 14 1/4'' | 13 3/4'' | TX40 | 25 |
| VGZEVO9380 | - | 9 | 380 | 370 | 0.36 | 15'' | 14 9/16'' | TX40 | 25 |
| VGZEVO9400 | - | 9 | 400 | 390 | 0.36 | 15 3/4'' | 15 3/8'' | TX40 | 25 |
| VGZEVO9440 | - | 9 | 440 | 430 | 0.36 | 17 1/4'' | 16 15/16'' | TX40 | 25 |
| VGZEVO9480 | - | 9 | 480 | 470 | 0.36 | 19'' | 18 1/2'' | TX40 | 25 |
| VGZEVO9520 | - | 9 | 520 | 510 | 0.36 | 20 1/2'' | 20 1/16'' | TX40 | 25 |
| VGZEVO11250 | - | 11 | 250 | 240 | 0.44 | 10'' | 9 1/2'' | TX50 | 25 |
| VGZEVO11300 | - | 11 | 300 | 290 | 0.44 | 11 3/4'' | 11 7/16'' | TX50 | 25 |
| VGZEVO11350 | - | 11 | 350 | 340 | 0.44 | 13 3/4'' | 13 3/8'' | TX50 | 25 |
| VGZEVO11400 | - | 11 | 400 | 390 | 0.44 | 15 3/4'' | 15 3/8'' | TX50 | 25 |
| VGZEVO11450 | - | 11 | 450 | 440 | 0.44 | 17 3/4'' | 17 1/4'' | TX50 | 25 |
| VGZEVO11500 | - | 11 | 500 | 490 | 0.44 | 19 3/4'' | 19 5/16'' | TX50 | 25 |
| VGZEVO11550 | - | 11 | 550 | 540 | 0.44 | 21 5/8'' | 21 1/4'' | TX50 | 25 |
| VGZEVO11600 | - | 11 | 600 | 590 | 0.44 | 23 5/8'' | 23 1/4'' | TX50 | 25 |
