沉头或六角头自攻螺钉

VGS

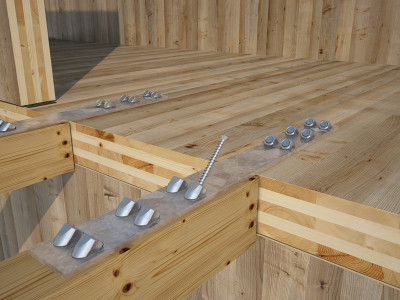

VGS 结构化全螺纹木螺钉,特别适合用于执行需要优异抗拉伸或抗滑动性能的连接。与 WASP 挂钩结合使用时,它可用作提升和运输系统。

VGS 木螺钉:在结构上使用时为您提供出色的强度和可靠性

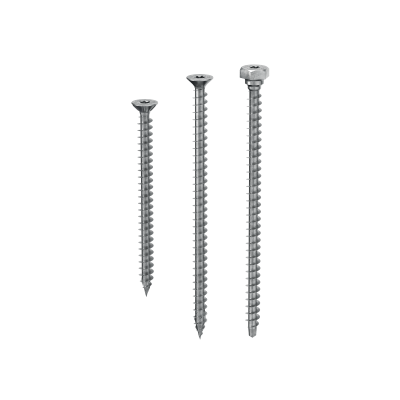

VGS 木螺钉的特色在于深螺纹和高强度钢(fy,k = 1000 N/mm2),可保证出色的拉伸性能。经批准用于相对于纤维在任何方向上(α= 0°- 90°)受到应力的结构应用。 长度小于 600 mm 的喇叭头,非常适合用于板材或隐藏式加固;长度超过 600 mm 的六角头便于用电钻嵌入。

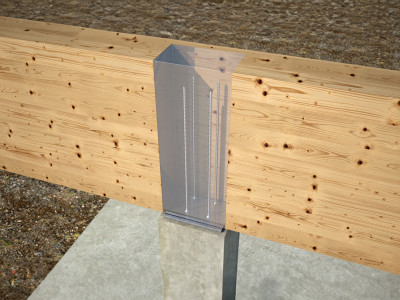

其数值经过测试、认证和计算,也适用于 Rothoblaas 标准金属板的连接。 完全不含六价铬。符合非常严格的化学物质监管法规(SVHC)。

可提供 REACH 信息。采用镀锌碳钢制成,理想用于木质人造板、实木、胶合木、CLT、LVL 和高密度木材。1 级和 2 级应用。

特点

文件

技术数据表
导入部最小距离
技术数据表 USA
技术数据表 CANADA
技术数据表 JAPAN
ICC-ES Evaluation report USA
ICC-ES Listing report CANADA
ETA Certificate
Item specification
File CAD
File BIM.ifc
File BIM.rfa

操作规程

安装说明

VGS Ø9

CODE info d₁
[mm]
L
[mm]
b
[mm]
d₁
[in]
L
[in]
b
[in]
TX pcs.
VGS9100 - 9 100 90 0.36 4'' 3 1/2'' TX40 50
VGS9120 - 9 120 110 0.36 4 3/4'' 4 3/8'' TX40 50
VGS9140 - 9 140 130 0.36 5 1/2'' 5 1/8'' TX40 50
VGS9160 - 9 160 150 0.36 6 1/4'' 6'' TX40 50
VGS9180 - 9 180 170 0.36 7 1/8'' 6 3/4'' TX40 50
VGS9200 - 9 200 190 0.36 8'' 7 1/2'' TX40 50
VGS9220 - 9 220 210 0.36 8 5/8'' 8 1/4'' TX40 50
VGS9240 - 9 240 230 0.36 9 1/2'' 9 1/16'' TX40 50
VGS9260 - 9 260 250 0.36 10 1/4'' 10'' TX40 50
VGS9280 - 9 280 270 0.36 11'' 10 5/8'' TX40 50
VGS9300 - 9 300 290 0.36 11 3/4'' 11 7/16'' TX40 50
VGS9320 - 9 320 310 0.36 12 5/8'' 12 3/16'' TX40 50
VGS9340 - 9 340 330 0.36 13 3/8'' 13'' TX40 50
VGS9360 - 9 360 350 0.36 14 1/4'' 13 3/4'' TX40 50
VGS9380 - 9 380 370 0.36 15'' 14 9/16'' TX40 50
VGS9400 - 9 400 390 0.36 15 3/4'' 15 3/8'' TX40 50
VGS9440 - 9 440 430 0.36 17 1/4'' 16 15/16'' TX40 25
VGS9480 - 9 480 470 0.36 19'' 18 1/2'' TX40 25
VGS9520 - 9 520 510 0.36 20 1/2'' 20 1/16'' TX40 25
VGS9560 - 9 560 550 0.36 22'' 21 5/8'' TX40 25
VGS9600 - 9 600 590 0.36 23 5/8'' 23 1/4'' TX40 25

VGS Ø11

CODE info d₁
[mm]
L
[mm]
b
[mm]
d₁
[in]
L
[in]
b
[in]
TX pcs.
VGS1180 - 11 80 70 0.44 3 1/8'' 2 3/4'' TX50 25
VGS11100 - 11 100 90 0.44 4'' 3 1/2'' TX50 25
VGS11125 - 11 125 115 0.44 4 15/16'' 4 1/2'' TX50 25
VGS11150 - 11 150 140 0.44 6'' 5 1/2'' TX50 25
VGS11175 - 11 175 165 0.44 6 7/8'' 6 1/2'' TX50 25
VGS11200 - 11 200 190 0.44 8'' 7 1/2'' TX50 25
VGS11225 - 11 225 215 0.44 8 7/8'' 8 7/16'' TX50 25
VGS11250 - 11 250 240 0.44 10'' 9 1/2'' TX50 25
VGS11275 - 11 275 265 0.44 10 7/8'' 10 7/16'' TX50 25
VGS11300 - 11 300 290 0.44 11 3/4'' 11 7/16'' TX50 25
VGS11325 - 11 325 315 0.44 12 3/4'' 12 3/8'' TX50 25
VGS11350 - 11 350 340 0.44 13 3/4'' 13 3/8'' TX50 25
VGS11375 - 11 375 365 0.44 14 3/4'' 14 3/8'' TX50 25
VGS11400 - 11 400 390 0.44 15 3/4'' 15 3/8'' TX50 25
VGS11425 - 11 425 415 0.44 16 3/4'' 16 5/16'' TX50 25
VGS11450 - 11 450 440 0.44 17 3/4'' 17 1/4'' TX50 25
VGS11475 - 11 475 465 0.44 18 11/16'' 18 5/16'' TX50 25
VGS11500 - 11 500 490 0.44 19 3/4'' 19 5/16'' TX50 25
VGS11525 - 11 525 515 0.44 20 11/16'' 20 1/4'' TX50 25
VGS11550 - 11 550 540 0.44 21 5/8'' 21 1/4'' TX50 25
VGS11575 - 11 575 565 0.44 22 5/8'' 22 1/4'' TX50 25
VGS11600 - 11 600 590 0.44 23 5/8'' 23 1/4'' TX50 25
VGS11650 - 11 650 630 0.44 25 9/16'' 24 13/16'' TX50 25
VGS11700 - 11 700 680 0.44 27 1/2'' 26 3/4'' TX50 25
VGS11750 - 11 750 680 0.44 29 1/2'' 26 3/4'' TX50 25
VGS11800 - 11 800 780 0.44 31 1/2'' 30 11/16'' TX50 25
VGS11850 - 11 850 830 0.44 33 7/16'' 32 11/16'' TX50 25
VGS11900 - 11 900 880 0.44 35 1/2'' 34 5/8'' TX50 25
VGS11950 - 11 950 930 0.44 37 3/8'' 36 5/8'' TX50 25
VGS111000 SELF-DRILLING TIP 11 1000 980 0.44 39 3/8'' 38 9/16'' TX50 25

VGS Ø13

CODE info d₁
[mm]
L
[mm]
b
[mm]
d₁
[in]
L
[in]
b
[in]
TX pcs.
VGS1380 - 13 80 70 0.52 3 1/8'' 2 3/4'' TX50 25
VGS13100 - 13 100 90 0.52 4'' 3 1/2'' TX50 25
VGS13150 - 13 150 140 0.52 6'' 5 1/2'' TX50 25
VGS13200 - 13 200 190 0.52 8'' 7 1/2'' TX50 25
VGS13250 - 13 250 240 0.52 10'' 9 1/2'' TX50 25
VGS13300 - 13 300 280 0.52 11 3/4'' 11'' TX50 25
VGS13350 - 13 350 330 0.52 13 3/4'' 13'' TX50 25
VGS13400 - 13 400 380 0.52 15 3/4'' 15'' TX50 25
VGS13450 - 13 450 430 0.52 17 3/4'' 16 15/16'' TX50 25
VGS13500 - 13 500 480 0.52 19 3/4'' 19'' TX50 25
VGS13550 - 13 550 530 0.52 21 5/8'' 20 7/8'' TX50 25
VGS13600 - 13 600 580 0.52 23 5/8'' 22 13/16'' TX50 25
VGS13650 - 13 650 630 0.52 25 9/16'' 24 13/16'' TX50 25
VGS13700 - 13 700 680 0.52 27 1/2'' 26 3/4'' TX50 25
VGS13750 - 13 750 730 0.52 29 1/2'' 28 3/4'' TX50 25
VGS13800 - 13 800 780 0.52 31 1/2'' 30 11/16'' TX50 25
VGS13850 - 13 850 830 0.52 33 7/16'' 32 11/16'' TX50 25
VGS13900 - 13 900 880 0.52 35 1/2'' 34 5/8'' TX50 25
VGS13950 - 13 950 930 0.52 37 3/8'' 36 5/8'' TX50 25
VGS131000 - 13 1000 980 0.52 39 3/8'' 38 9/16'' TX50 25
VGS131100 - 13 1100 1080 0.52 43 5/16'' 42 1/2'' TX50 25
VGS131200 - 13 1200 1180 0.52 47 1/4'' 46 7/16'' TX50 25
VGS131300 - 13 1300 1280 0.52 51 3/16'' 50 3/8'' TX50 25
VGS131400 - 13 1400 1380 0.52 55 1/8'' 54 5/16'' TX50 25
VGS131500 - 13 1500 1480 0.52 59 1/16'' 58 1/4'' TX50 25

VGS Ø15

CODE info d₁
[mm]
L
[mm]
b
[mm]
d₁
[in]
L
[in]
b
[in]
TX pcs.
VGS15600 COMING SOON 15 600 580 0.6 23 5/8'' 22 13/16'' TX50 25
VGS15700 COMING SOON 15 700 680 0.6 27 1/2'' 26 3/4'' TX50 25
VGS15800 COMING SOON 15 800 780 0.6 31 1/2'' 30 11/16'' TX50 25
VGS15900 COMING SOON 15 900 880 0.6 35 1/2'' 34 5/8'' TX50 25
VGS151000 COMING SOON 15 1000 980 0.6 39 3/8'' 38 9/16'' TX50 25
VGS151200 COMING SOON 15 1200 1180 0.6 47 1/4'' 46 7/16'' TX50 25
VGS151400 COMING SOON 15 1400 1380 0.6 55 1/8'' 54 5/16'' TX50 25
VGS151600 COMING SOON 15 1600 1580 0.6 63'' 62 3/16'' TX50 25
VGS151800 COMING SOON 15 1800 1780 0.6 70 7/8'' 70 1/16'' TX50 25
VGS152000 COMING SOON 15 2000 1980 0.6 78 3/4'' 77 15/16'' TX50 25
