有开孔和无开孔的暗梁托
ALUMIDI

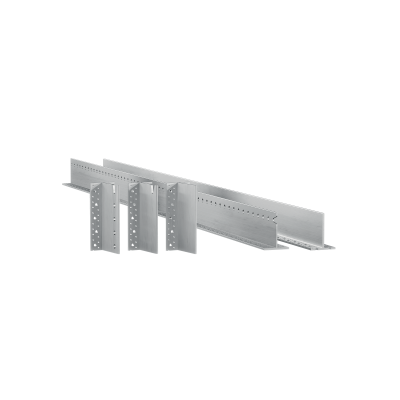

ALUMIDI 胶合木梁托由高强度铝合金制成。不论是木材（钉子或螺钉）接头，还是钢筋混凝土（化学或螺旋锚栓）接头，都可以提供最佳孔距
视频

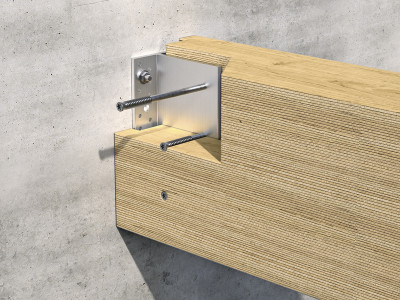

ALUMIDI，用于木-混凝土隐藏式接头的直角托架

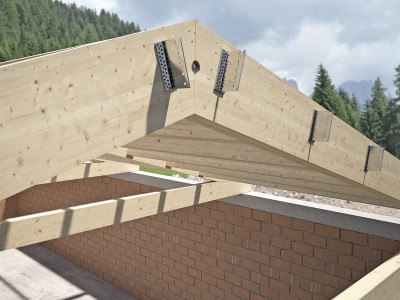

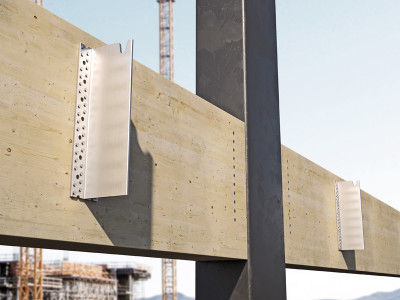

用于木材的 ALUMIDI 梁托采用挤压成型，因此无焊缝。在各个方向（垂直、水平和轴向）都经过验证和计算，可用于抗震区域和斜弯区域。安装后即被隐藏起来，因此它具有令人满意的接头外观，并且满足消防安全要求。第一个开孔处的埋头孔有助于从顶部引入副梁。对于混凝土或其他非平坦表面上的应用，自钻销在紧固木质零件时允许更大的安装公差。数值经过认证、测试及合并。ALUMIDI 紧固梁托可用于木-木抗剪接头和木-混凝土抗剪接头，不仅可用于垂直连接，也可以用于倾斜连接。非常适用于实木和胶合木、CLT、LVL 和木基板材。
文件
技术数据表
|
|
|---|---|
技术数据表 USA
|
|
技术数据表 CANADA
|
|
ETA Certificate
|
|
Item specification
|
|
File CAD
|
|
File BIM.ifc
|
|
File BIM.rfa
|
ALUMIDI WITHOUT HOLES
| CODE | H
[mm]
|
pcs. |
|---|---|---|
| ALUMIDI80 | 80 | 25 |
| ALUMIDI120 | 120 | 25 |
| ALUMIDI160 | 160 | 25 |
| ALUMIDI200 | 200 | 15 |
| ALUMIDI240 | 240 | 15 |
| ALUMIDI2200 | 2200 | 1 |
ALUMIDI WITHOUT HOLES WITH UPPER COUNTERSINK
| CODE | H
[mm]
|
pcs. |
|---|---|---|
| ALUMIDI280N | 280 | 15 |
| ALUMIDI320N | 320 | 8 |
| ALUMIDI360N | 360 | 8 |
| ALUMIDI400N | 400 | 8 |
| ALUMIDI440N | 440 | 8 |
ALUMIDI WITH HOLES
| CODE | H
[mm]
|
pcs. |
|---|---|---|
| ALUMIDI120L | 120 | 25 |
| ALUMIDI160L | 160 | 25 |
| ALUMIDI200L | 200 | 15 |
| ALUMIDI240L | 240 | 15 |
| ALUMIDI280L | 280 | 15 |
| ALUMIDI320L | 320 | 8 |
| ALUMIDI360L | 360 | 8 |
| ALUMIDI2200L | 2200 | 1 |
