适用于木材和混凝土的直角托架
TITAN S
用于剪力和拉力载荷的 TITAN S 直角托架适用于木材和混凝土结构，具有出色的抗剪和抗拉强度 R2/3,k：在混凝土结构上最高可达 85 kN（带 TCW 垫圈），在木材结构上最高可达 60 kN。
抗剪和抗拉木用直角支架

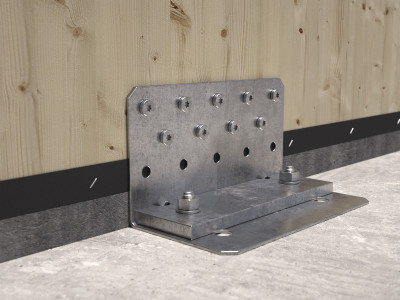

在混凝土结构上，带有 TCW 垫圈（TITAN Washer）的 TCS 直角托架（TITAN S 用于混凝土）可保证同样出色的抗拉强度：R1,k 超过 75 kN。这些出色的强度值可以优化所需直角托架的数量，从而减少装配时间。抗剪强度（F2,3）、抗拉强度（F1）和抗倾覆能力 (F4,5) 经过认证。

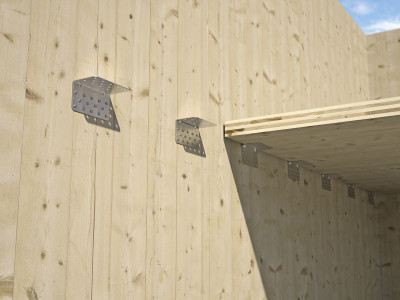

这些木用直角托架的机械性能与声学型材一起使用也进行了认证。使用电钻紧固 HBS PLATE Ø8，安装简单、快速，操作安全、舒适。通过拧下螺丝即可轻松拆卸直角托架。TITAN S 木用直角托架由镀锌碳钢制成，最适合应用于 CLT、LVL、实木、胶合木以及木基板材。
文件
技术数据表
|
|
|---|---|
ETA Certificate
|
|
File CAD
|
|
File BIM.ifc
|
|
File BIM.rfa
|

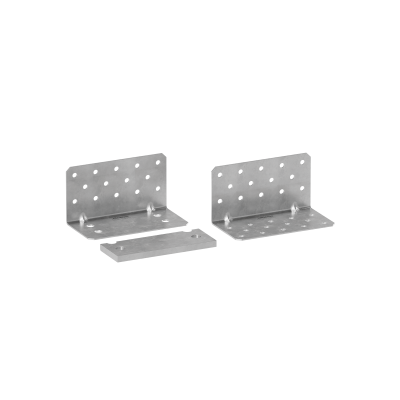

TITAN S - TCS
| CODE | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
pcs. |
|---|---|---|---|---|---|
| TCS240 | 240 | 123 | 130 | 3 | 10 |
TITAN WASHER - TCW240
| CODE | B
[mm]
|
P
[mm]
|
s
[mm]
|
pcs. |
|---|---|---|---|---|
| TCW240 | 230 | 73 | 12 | 1 |

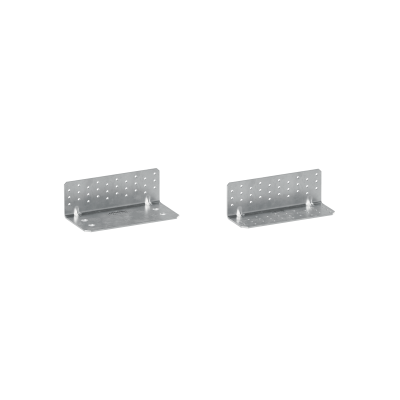

TITAN S - TTS
| CODE | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
pcs. |
|---|---|---|---|---|---|
| TTS240 | 240 | 130 | 130 | 3 | 10 |
XYLOFON PLATE - TITAN S
| CODE | B
[mm]
|
P
[mm]
|
s
[mm]
|
pcs. |
|---|---|---|---|---|
| XYL35120240 | 240 | 120 | 6 | 10 |
