适用于木材和混凝土的直角托架
TITAN F
在木用直角托架中，TITAN F 最适合承受 Timber frame 结构中的剪力。直角托架由镀锌碳钢制成，非常适合楼板与墙壁之间以及墙壁与墙壁之间的抗剪连接。
TITAN F 高抗剪木用金属板

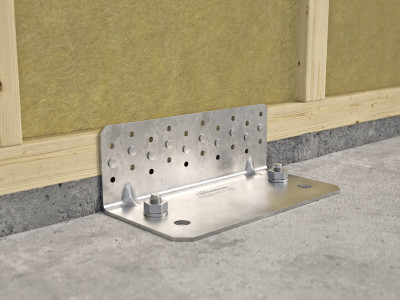

TITAN F 木用直角托架专为固定平台梁或框架结构的纵梁设计。其设计提供有两种紧固能力，以免与混凝土支架中的钢筋产生相互影响。
应用

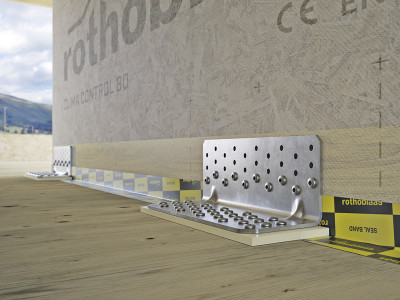

由于垂直法兰上孔的位置较低，TITAN F 直角托架在所有情况下都能保证出色的抗剪强度，即使在低高度平台梁上（最高 38 mm）也是如此。在木和混凝土结构上，R2,k 最大值均达 40 kN。与 XYLOFON PLATE 结合使用，该直角托架（或直角支架）可以有效限制声桥并减少踩踏木地板时的振动，确保出色的性价比。

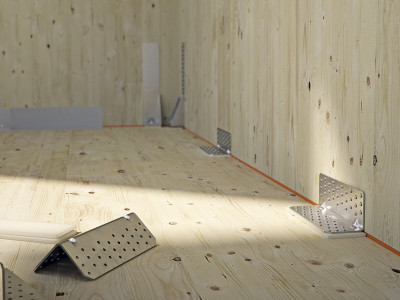

由于这种木用直角托架具有高抗剪强度，因此可以优化固定件的数量。一般来说，TITAN F 木用直角托架适用于 CLT、LVL、实木、胶合木、框架结构和木基面板上的木板和木纵梁的木-混凝土和木-木抗剪节点。
文件
| 技术数据表 | |
|---|---|
| ETA Certificate | |
| Item specification | |
| File CAD | |
| File BIM.ifc | |
| File BIM.rfa |

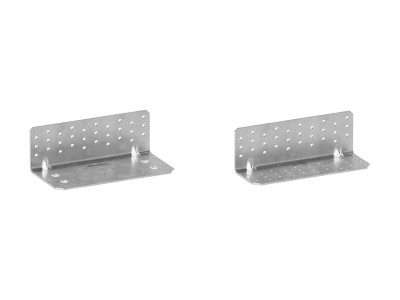

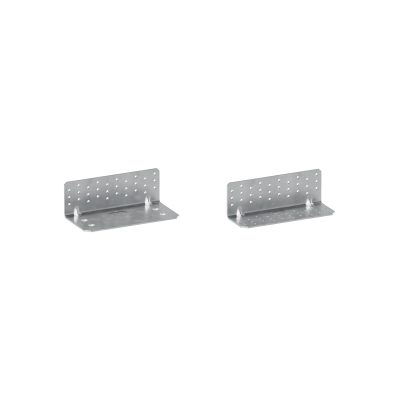

TITAN F - TCF
| CODE | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
pcs. |
|---|---|---|---|---|---|
| TCF200 | 200 | 103 | 71 | 3 | 10 |
TITAN F - TTF
| CODE | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
pcs. |
|---|---|---|---|---|---|
| TTF200 | 200 | 71 | 71 | 3 | 10 |
XYLOFON PLATE - TITAN F
| CODE | B
[mm]
|
P
[mm]
|
s
[mm]
|
pcs. |
|---|---|---|---|---|
| XYL3570200 | 200 | 70 | 6 | 10 |
