T 形柱支座
F70
产品于 2024 年 11 月开始供应

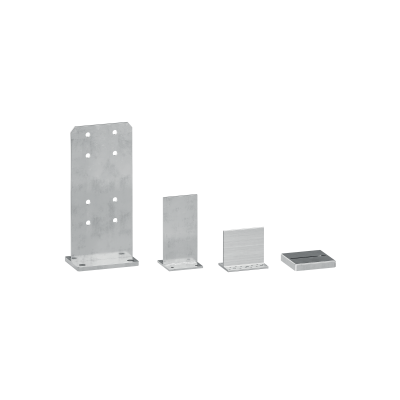

F70 是一款隐藏式柱支座，包括各种尺寸的柱支座。提供 2 个版本: 与 SBD 自钻销一光滑销无孔型；与光滑销或螺栓一起使用的有孔型。
视频
**F70 隐藏式柱支座：令人愉悦的美学外观且适用于各种尺寸的立柱 **

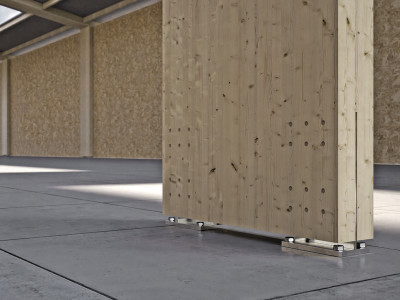

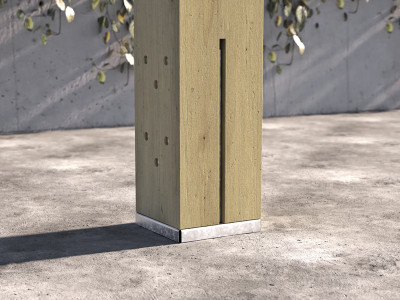

F70 柱支座的内部刀板用于构建完全隐藏式接头，具有出色的美学外观。F70 是一款用于构建端部固定半约束的抗弯柱支座。根据所用的紧固结构，可以获得不同的强度等级。不同的紧固结构均已根据 ETA 进行计算并认证。F70 抗压、抗拉、抗剪且抗弯。为了获得出色的耐用性，它可以与 F70 LIFT 板集成在一起，以便从地面抬起，从而确保锚栓不受潮。它由光亮热镀锌碳钢制成，适用于服务等级 1、2 和 3，并且可用于实木、胶合木 和 LVL 上。
文件
技术数据表
|
|
|---|---|
技术数据表 CANADA
|
|
ETA Certificate
|
|
File CAD
|
|
File BIM.ifc
|
|
File BIM.rfa
|
F70
| CODE | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
pcs. |
|---|---|---|---|---|---|
| F7080 | 80 | 80 | 156 | 4 | 1 |
| F70100 | 100 | 100 | 206 | 6 | 1 |
| F70140 | 140 | 140 | 308 | 8 | 1 |
| F70180 | 180 | 120 | 400 | 6 | 1 |
| F70220 | 220 | 140 | 400 | 6 | 1 |
F70 L - with holes
| CODE | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
pcs. |
|---|---|---|---|---|---|
| F70100L | 100 | 100 | 206 | 6 | 1 |
| F70140L | 140 | 140 | 308 | 8 | 1 |
| F70180L | 180 | 120 | 400 | 6 | 1 |
| F70220L | 220 | 140 | 400 | 6 | 1 |
F70 LIFT
| CODE | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
pcs. |
|---|---|---|---|---|---|
| F70100LIFT | 120 | 120 | 20 | 2 | 1 |
| F70140LIFT | 160 | 160 | 22 | 2 | 1 |
ALUMIDI
| CODE | H
[mm]
|
pcs. |
|---|---|---|
| ALUMIDI80 | 80 | 25 |
| ALUMIDI120 | 120 | 25 |
| ALUMIDI160 | 160 | 25 |
| ALUMIDI200 | 200 | 15 |
| ALUMIDI240 | 240 | 15 |
