  3. WKR DOUBLE

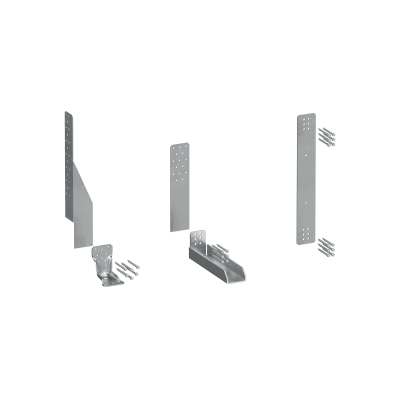

木用直角托架:WKR DOUBLE - 预制墙体的优化解决方案

WKR DOUBLE

New 產品可從 行进 2025

我们的直角托架适用于墙,设计精巧和轻便,具有令人难以置信的强度,适合中小型建筑。

在施工现场,管理简单快捷,因为安装过程设有便于放置锚固件的槽孔。

WKR 有不同尺寸可供选择,可在工厂进行预组装,并可以预制表面饰面。

工地现场管理方便

WKR DOUBLE 系统的多功能性还简化了工地管理。直角托架可以将墙体铺设在不同的支撑上,例如垫层、根梁或钢筋混凝土缘石。

木用直角托架:公差和高效的预安装

WKR DOUBLE 可以在钢筋混凝土基础上高效预安装基础直角托架,从而在预制阶段实现高效准备。用于安装锚栓的槽孔可以精确管理安装公差。

WKR DOUBLE 直角托架可以精确管理木-混凝土和木-木连接的公差。用于安装锚栓的槽孔可确保准确的安装,从而确保最终的高质量结果。

它们非常适合各种应用,包括预制墙的抗拉连接和框架墙的固定,提供了适合木-木和木-混凝土连接的配置,并且与多种类型的材料兼容,包括实木和层压木材、框架墙体、CLT 和 LVL 面板。

使用 WKR DOUBLE 直角托架可以优化优化预制工艺,提高工地施工的效率。

文件

技术数据表

WALL PLATE

CODE B
[mm]
P
[mm]
H
[mm]
s
[mm]
pcs.
WKRD40 40 - 275 2 10
WKRD60 60 - 265 2.5 10
WKRD60L 62 55 403 2 10
WKRD60R 62 55 403 2 10

INTER-STOREY PLATE

CODE B
[mm]
H
[mm]
s
[mm]
pcs.
WKRD60T 60 410 2.5 10

BASE ANGLE BRACKET

CODE B
[mm]
P
[mm]
H
[mm]
s
[mm]
pcs.
WKRD80C 62 255 80 4 10
WKRD180C 62 255 180 4 10

WKR

CODE H
[mm]
pcs.
WKR9530 95 25
WKR13535 135 25
WKR21535 215 25
WKR28535 287 25
