挂钩式木-木隐藏连接件

LOCK T MINI

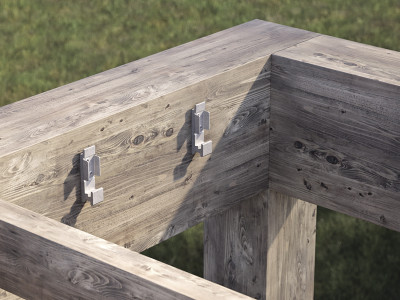

LOCK T MINI 是一款创新型可用于完全隐藏木-木接头的钩板。

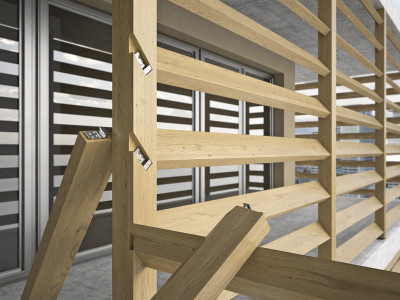

它便于拆卸，非常适合构造临时结构，即便在截面积减小的零件中，也可以隐藏使用。

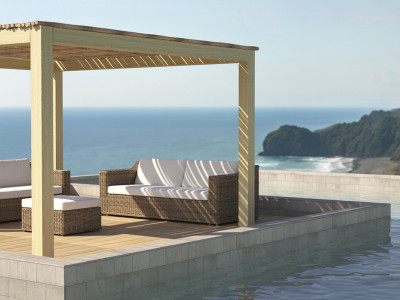

非常适合室内和室外的小型结构、凉亭和家具。

**LOCK T MINI：功能强大、可靠、可拆卸，是腐蚀性环境的理想选择。 **

LOCK T MINI 由铝合金立体冲孔板组成。它具有出色的装配公差，并且可以安装在多种配置中：在主要元件或次梁中进行铣削以进行隐藏式安装，或者无需特殊切割以进行外露式安装。

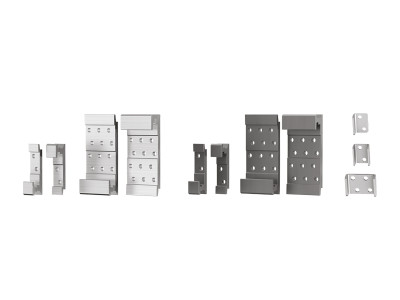

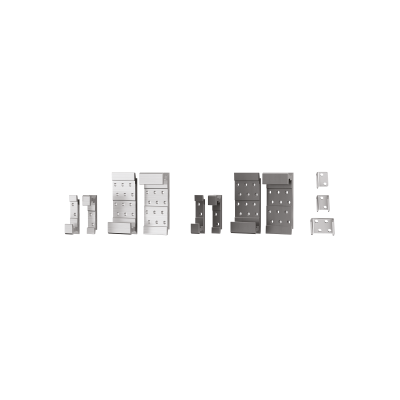

用于木对木接头的 LOCK T MINI 钩板有两种版本：标准标准版或 EVO 版（具有独特石墨黑涂层）。两种版本均可与三种螺钉一起使用：马氏体不锈钢、碳钢和 C4 EVO 涂层。连接件和螺钉的理想组合可满足所有固定需求，包括腐蚀性环境或含有单宁的腐蚀性木材，如栗子和橡木。

LOCK STOP 侧锁锁板和垂直防滑螺钉允许在每个配置的所有方向上都具有经过认证的阻力。
主要元件中带有铣削的接头可以满足消防安全要求。

因为装配时只需使用一种类型的螺钉，LOCK T MINI 的安装简便快捷。连接件的两部分可以预先安装在不工作的木制元件上，无需现场紧固。

技术数据表	Choose a Language
LOCK: 连接器选择和耐久性指南	Choose a Language
技术数据表 USA	Choose a Language
ETA Certificate	Choose a Language
File CAD	Choose a Language
File BIM.ifc	Choose a Language
File BIM.rfa	Choose a Language
LOCK Calculator – Spreadsheet according to Eurocode 1995	Choose a Language
LOCK Calculator – Spreadsheet according to NDS (USA building code)	Choose a Language

CODE	B [mm]	H [mm]	P [mm]	pcs.
LOCKT1880	17.5	80	20	50
LOCKT3580	35	80	20	50
LOCKT35100	35	100	20	50
LOCKT35120	35	120	20	25
LOCKT53120	52.5	120	20	25

CODE	B [mm]	H [mm]	P [mm]	pcs.
LOCKTEVO1880	17.5	80	20	50
LOCKTEVO3580	35	80	20	50
LOCKTEVO35100	35	100	20	50
LOCKTEVO35120	35	120	20	25
LOCKTEVO53120	52.5	120	20	25

CODE	B [mm]	H [mm]	P [mm]	s [mm]	pcs.
LOCKSTOP5	19	27.5	13	1.5	100
LOCKSTOP5U	21.5	27.5	13	1.5	50
LOCKSTOP35	41	28.5	13	2.5	50
