适用于支柱和横梁的铰链连接件

ALUMEGA

New

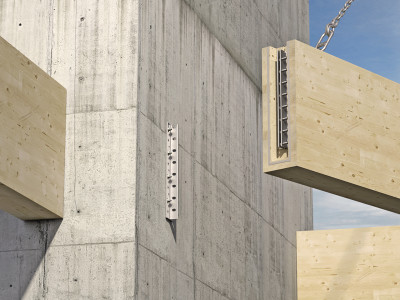

ALUMEGA 是梁-梁和梁-柱接头的标准化连接件，适用于柱梁系统，即使是大跨度结构。

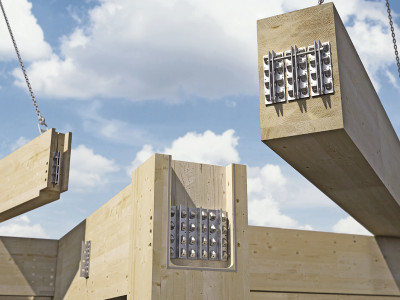

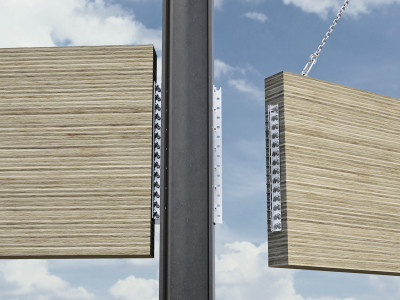

ALUMEGA 铰链连接件可以在木-木连接设计中发挥以下功能：

ALUMEGA：安装公差和旋转能力

它是市场上所有高强度连接件中安装公差最宽松的产品：

• 得益于水平开孔设计，ALUMEGA 可以在轴向滑动 8 mm（+-4 mm）
• 其特殊的几何形状可以获得垂直于次梁的横向公差
• 在经过了一些列严格的监管程序后，产品根据 ETA-23/0824 进行了测试和认证

连接件设有多个水平开孔，可以降低地震对建筑的损坏程度。在静态情况下，产品可避免由于梁偏转而导致的支撑弯矩。

ALUMEGA：可预安装，过程简便

连接件顶部的埋头孔可以用来辅助螺栓的定位。产品可以在工厂预先组装，并在现场使用简单的钢螺栓来完成连接。

安装说明 (Alumega HV - JV)	Choose a Language
安装手册 (JIGALUMEGA)	Choose a Language

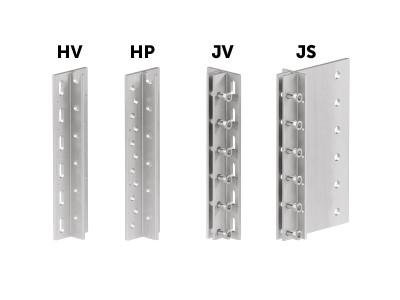

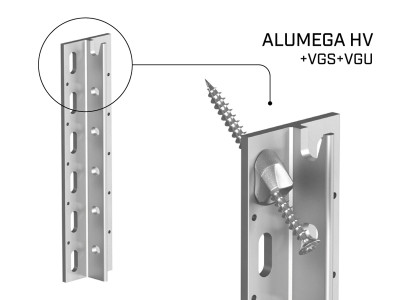

CODE	B [mm]	P [mm]	H [mm]	pcs.
ALUMEGA240HV	95	50	240	1
ALUMEGA360HV	95	50	360	1
ALUMEGA480HV	95	50	480	1
ALUMEGA600HV	95	50	600	1
ALUMEGA720HV	95	50	720	1
ALUMEGA840HV	95	50	840	1

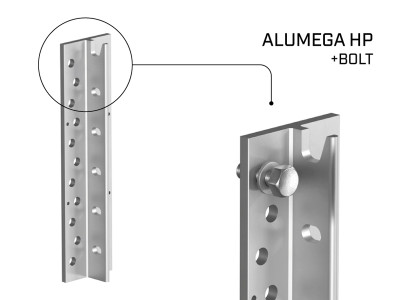

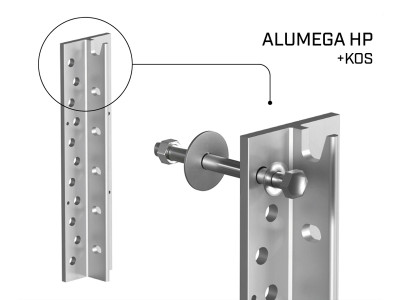

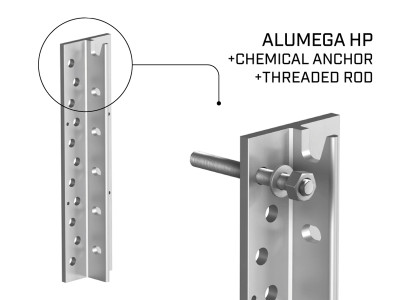

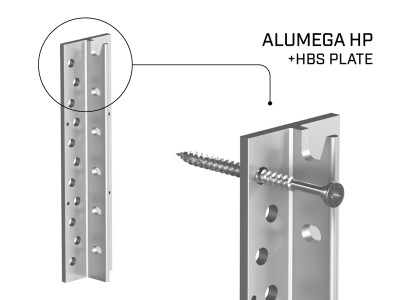

CODE	B [mm]	P [mm]	H [mm]	pcs.
ALUMEGA240HP	95	50	240	1
ALUMEGA360HP	95	50	360	1
ALUMEGA480HP	95	50	480	1
ALUMEGA600HP	95	50	600	1
ALUMEGA720HP	95	50	720	1
ALUMEGA840HP	95	50	840	1

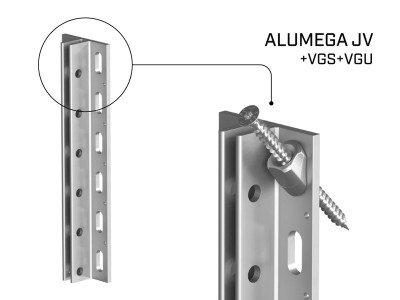

CODE	B [mm]	P [mm]	H [mm]	pcs.
ALUMEGA240JV	95	49	240	1
ALUMEGA360JV	95	49	360	1
ALUMEGA480JV	95	49	480	1
ALUMEGA600JV	95	49	600	1
ALUMEGA720JV	95	49	720	1
ALUMEGA840JV	95	49	840	1

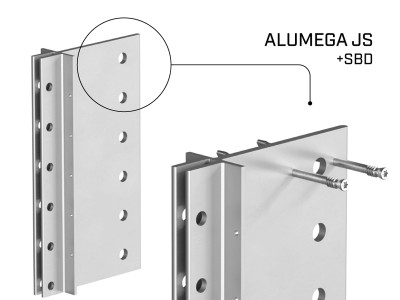

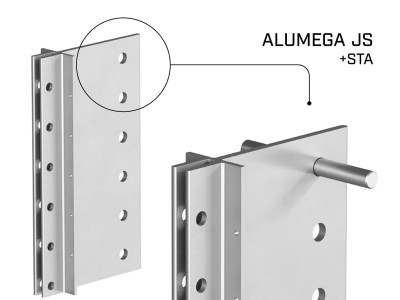

CODE	B [mm]	P [mm]	H [mm]	pcs.
ALUMEGA240JS	68	49	240	1
ALUMEGA360JS	68	49	360	1
ALUMEGA480JS	68	49	480	1
ALUMEGA600JS	68	49	600	1
ALUMEGA720JS	68	49	720	1
ALUMEGA840JS	68	49	840	1

CODE	d [mm]	L [mm]	pcs.
MEGABOLT12030	12	30	100
MEGABOLT12150	12	150	50
MEGABOLT12270	12	270	25

CODE	d₁ [mm]	L [mm]	pcs.
HEX10L234	10	234	1

CODE	description	pcs.
JIGALUMEGA10	82 (1J) - 97 (1H)	1
JIGALUMEGA22	94 (2J) - 109 (2H)	1
