带有加大底板的固定点,用于木材、混凝土和金属 钢板的删除结构
AOS01 + TOWER XL
配加大底板的 TOWER XL 支座与 AOS01 套环相结合,为在屋面作业而安装一个锚点。加大底板允许将锚定装置产生的作用力分布在更大的区域上。
AOS01 锚点和 TOWER XL 支座,加大底板加强安全性

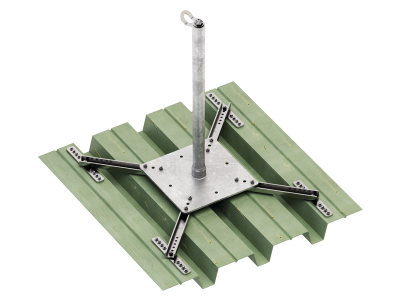

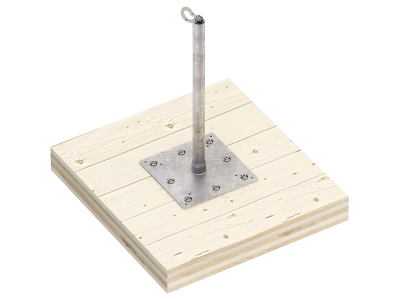

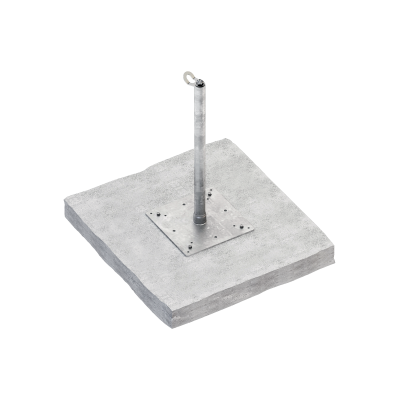

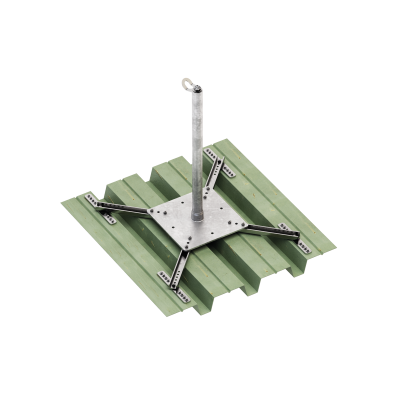

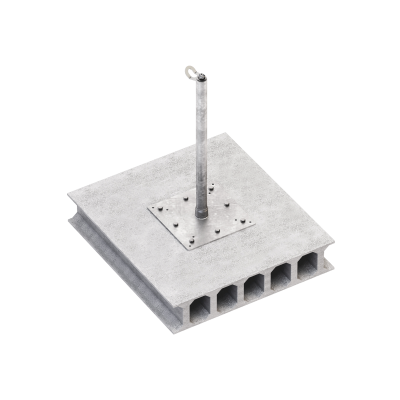

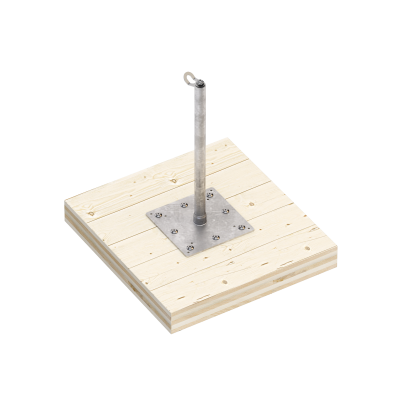

TOWER XL 支座高度介于 300 和 800 mm之间,以适应屋面的不同厚度。它是一种受控变形装置,可消散坠落过程中产生的部分能量,以限制传递到紧固件和结构的载荷。该系统承受平面内的应力(360°),可以安装在木材、梯形金属、混凝土和蜂窝水泥的屋面上。
文件
技术数据表
|
|
---|---|
符合性声明(DOC)
|
TOWER XL
CODE | material | B
[mm]
|
P
[mm]
|
H
[mm]
|
pcs. |
---|---|---|---|---|---|
TOWERXL300 | S235JR zinc-plated steel | 350 | - | 300 | 1 |
TOWERXL400 | S235JR zinc-plated steel | 350 | - | 400 | 1 |
TOWERXL500 | S235JR zinc-plated steel | 350 | - | 500 | 1 |
TOWERXL600 | S235JR zinc-plated steel | 350 | - | 600 | 1 |
TOWERXL700 | S235JR zinc-plated steel | 350 | - | 700 | 1 |
TOWERXL800 | S235JR zinc-plated steel | 350 | - | 800 | 1 |
AOS01
CODE | material | d₁
[mm]
|
B
[mm]
|
L
[mm]
|
pcs. | |
---|---|---|---|---|---|---|
AOS01 | AISI 304 stainless steel grade 1.4301 | 17 | 60 | 98 | 1 | |
AOS01A4 | New | - | - | - | - | 1 |
