梯形金属屋面板的 AOS01 支座
AOS01 + SHIELD
SHIELD 是在梯形金属屋顶上安装 AOS01 锚点的理想支座。由于其体积小，该系统在安装后可确保将视觉影响降至最低

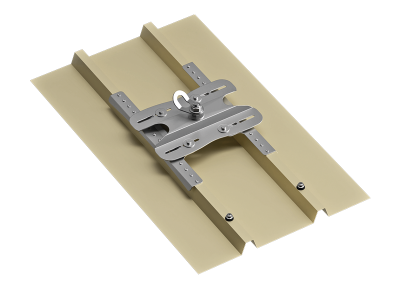

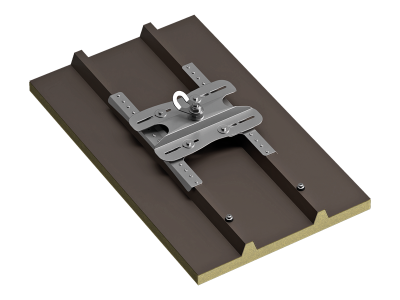

带 SHIELD 的 AOS01，梯形金属屋顶上的锚点
该系统提供安装铆钉和蜂窝橡胶垫圈，可完全防水。它能够承受平面内的应力（360°），可以安装在平坦和倾斜的屋面上。
文件
技术数据表
|
|
|---|---|
符合性声明（DOC）
|
SHIELD
| CODE | material | H
[mm]
|
L
[mm]
|
measures
[mm]
|
pcs. | |
|---|---|---|---|---|---|---|
| SHIELD | AISI 304 stainless steel grade 1.4301 | 85 | 476 | 180 – 420 | 1 | |
| SHIELDA4 | New | - | - | - | - | 1 |
AOS01
| CODE | material | d₁
[mm]
|
B
[mm]
|
L
[mm]
|
pcs. | |
|---|---|---|---|---|---|---|
| AOS01 | AISI 304 stainless steel grade 1.4301 | 17 | 60 | 98 | 1 | |
| AOS01A4 | New | - | - | - | - | 1 |
由...组成
