用于木材抗剪直角支架的隔离型材

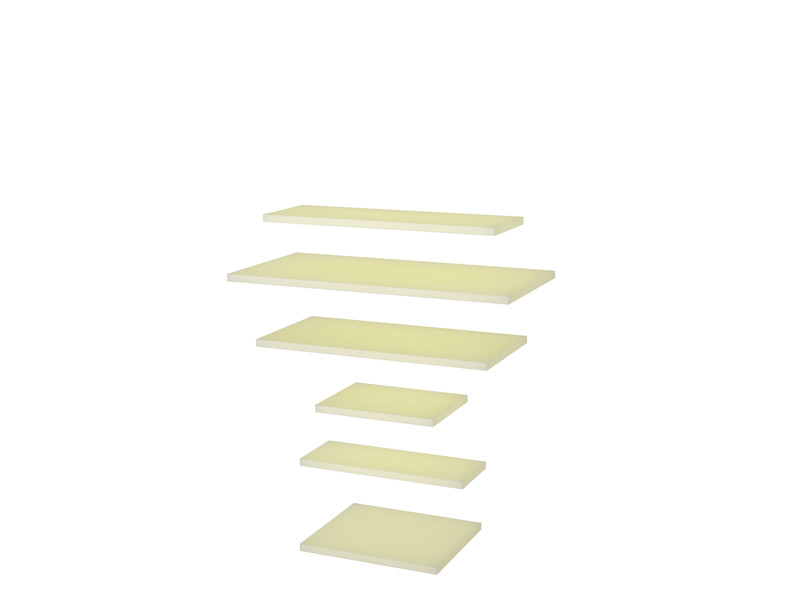

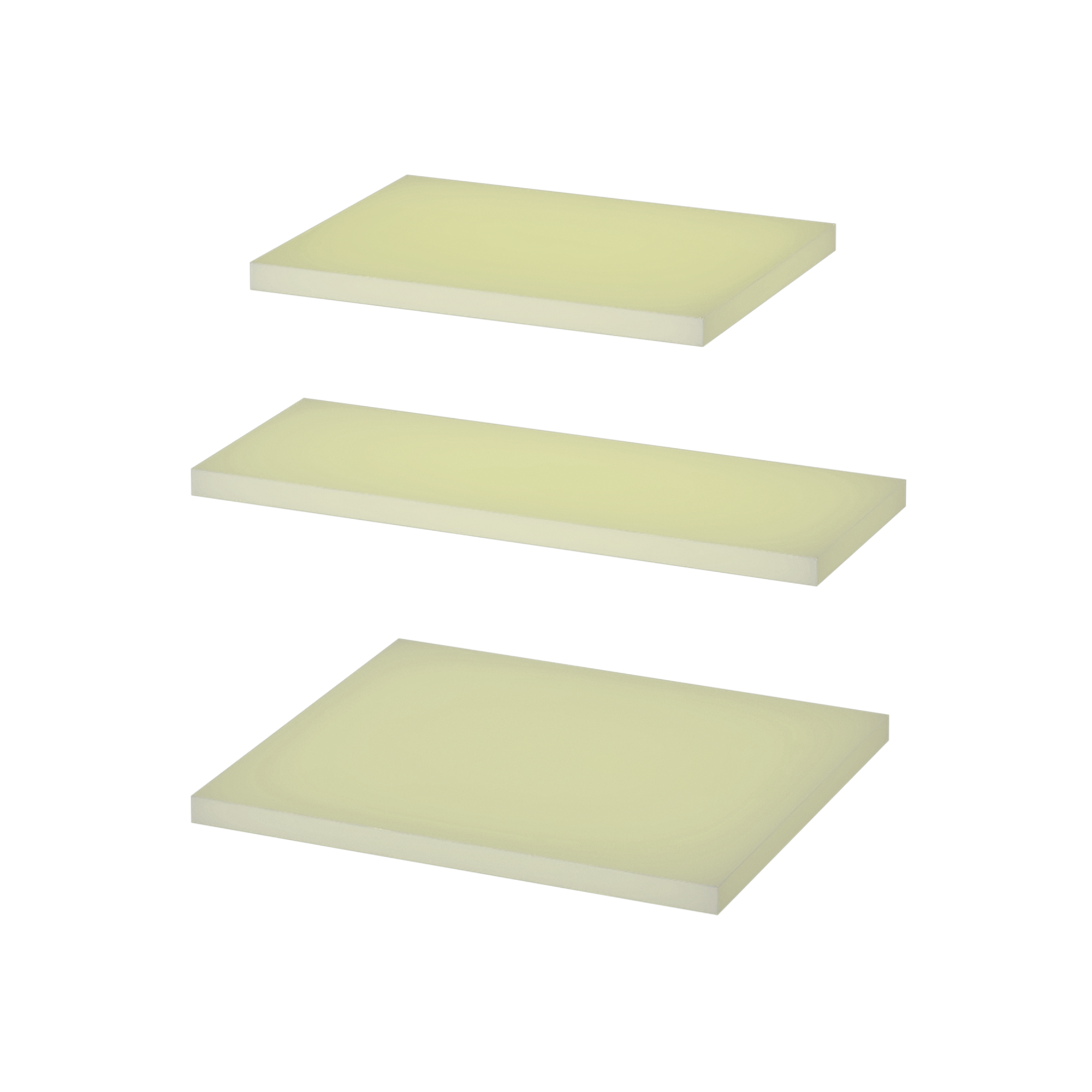

XYLOFON PLATE

全新 XYLOFON PLATE 隔音型材适用于木材抗剪直角支架。
这种弹性材料具有所有隔音型材的特性,可以作为木楼板和金属直角支架之间最佳隔音材料之一。

应用

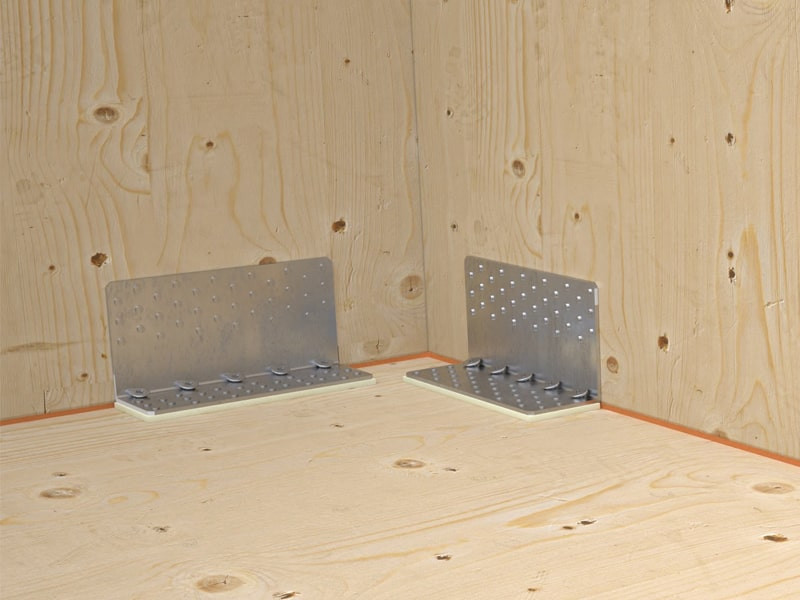

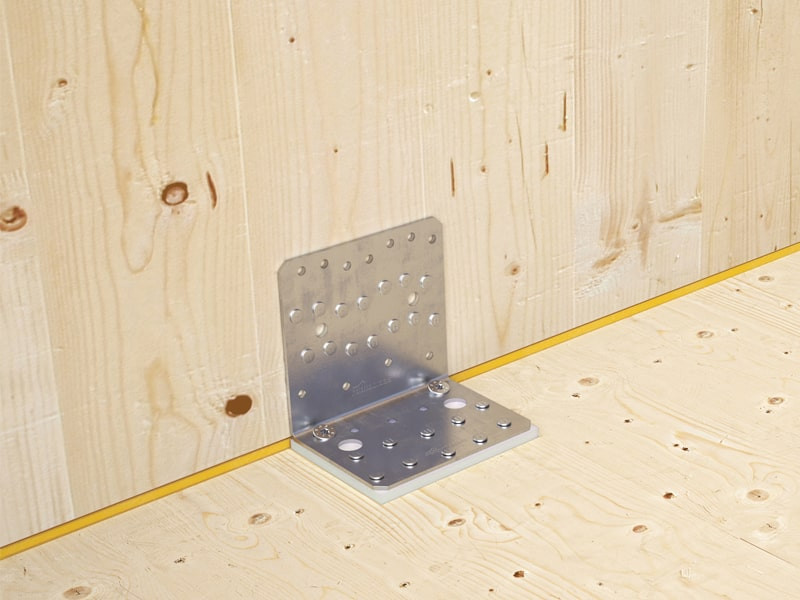

  • 可以搭配 TITAN 和 NINO 直角支架使用
  • 能够有效减少因直角支架连接木-木节点所产生的声桥

XYLOFON PLATE 隔音材料的物理阻隔功能

产品采用了单片式结构的聚氨酯化合物,可确保连接处的均匀沉降和位移,对连接处静态性能的影响最小。

在 SEISMIC-Rev 项目中,与多个研究机构协作开展的实验活动表明了在直角支架下方的弹性型材对连接件机械性能的影响。

相反,XYLOFON PLATE 的特性对使用 TITAN 或 NINO 直角支架的木-木连接的机械性能影响很小。

根据 ETA 认证,XYLOFON PLATE 与 NINO 耦合测试的机械抗剪强度值达到 34,6 kN。

Flanksound 项目已证明,通过节点抑制震动的能力很大程度上受连接件类型和数量的影响。

XYLOFON PLATE 不含对人体和环境有害的物质。

文件

技术数据表

XYLOFON PLATE - TITAN

CODE P
[mm]
B
[mm]
s
[mm]
pcs.
XYL3570200 70 200 6 10
XYL35120240 120 240 6 10
XYL35100200 100 200 6 10
PBs

XYLOFON PLATE - NINO

CODE B
[mm]
P
[mm]
s
[mm]
pcs.
XYL3580105 105 80 6 10
XYL3555150 150 55 6 10
XYL35120105 105 120 6 10
