45° VGU 的垫片
VGU

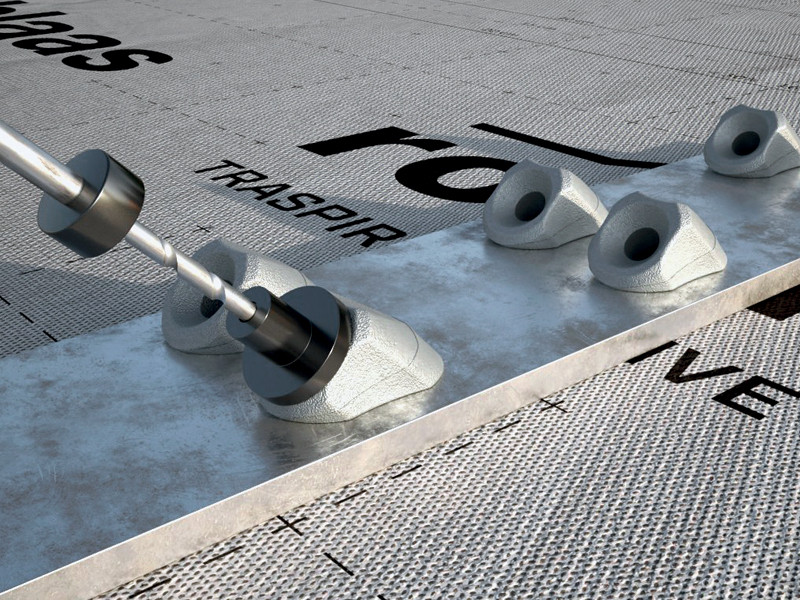

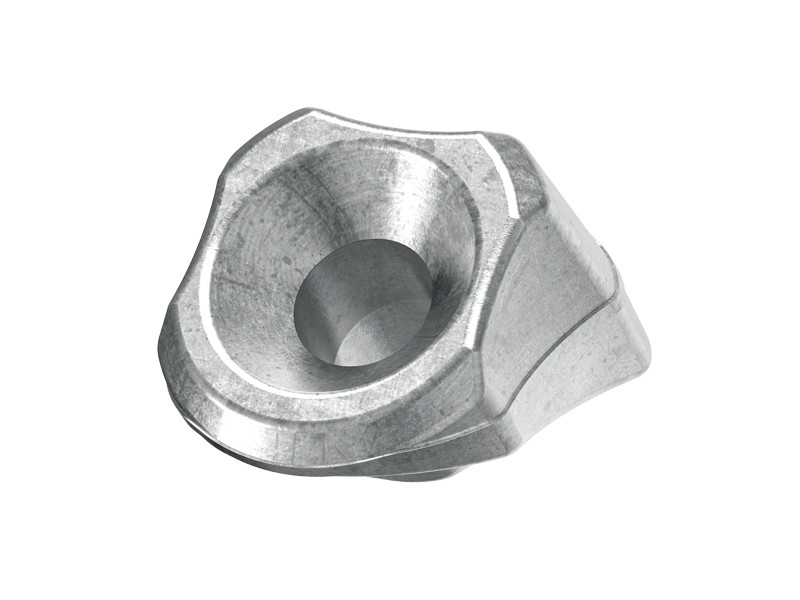

VGU 是一种垫圈，允许以 45°倾斜在钢板上安装 VGS 木螺钉。符合人体工程学的外形确保在安装过程中牢固而精确的嵌入。
提供 3 种版本，与 VGS Ø9、Ø11 和 Ø13mm 兼容，适用厚度可变的板材。
VGU，45°垫圈，用于 VGS 木螺钉的正确安装

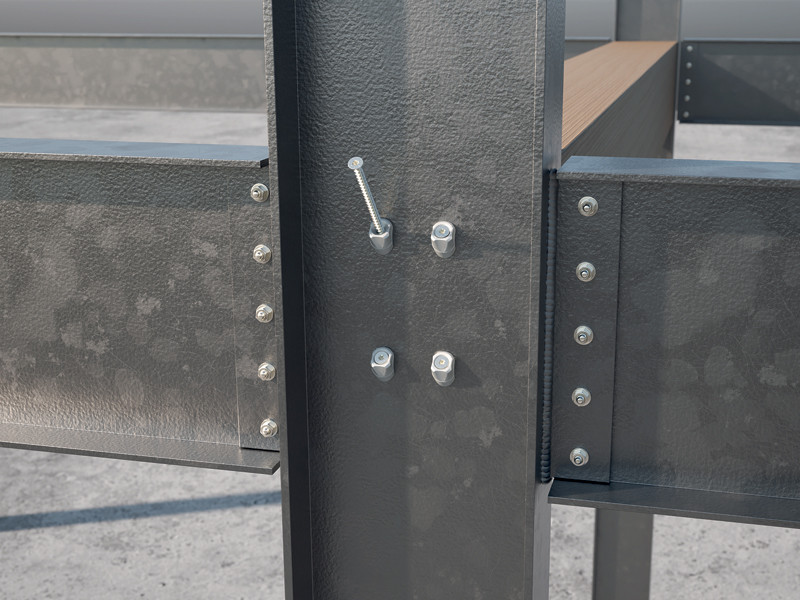

VGU 垫圈根据 ETA 11/0030 获得了 CE 认证。在钢板上使用配 45°倾斜 VGS 木螺钉的 VGU 垫圈，可恢复滑动螺钉的强度值。还提供 JIG VGU 模具，可以轻松执行 45°倾斜的预钻孔，便于随后将 VGS 木螺钉旋入垫圈内；建议的预钻孔长度至少为 20 mm。
VGU 垫圈采用镀锌碳钢制成；特别适合用于木质人造板、实木、胶合木、CLT、LVL 和高密度木材。1 级和 2 级应用。
文件
技术数据表
|
|
|---|---|
技术数据表 USA
|
|
技术数据表 CANADA
|
|
ICC-ES Evaluation report USA
|
|
ICC-ES Listing report CANADA
|
|
ETA Certificate
|
|
Item specification
|
|
File CAD
|
|
File BIM.ifc
|
|
File BIM.rfa
|
操作规程
| 安装说明 VGS |
|---|
VGU
| CODE | description | version | pcs. |
|---|---|---|---|
| VGU945 | not available in Germany (nicht erhältlich in Deutschland) | for screw VGS Ø9 | 25 |
| VGU1145 | not available in Germany (nicht erhältlich in Deutschland) | for screw VGS Ø11 | 25 |
| VGU1345 | not available in Germany (nicht erhältlich in Deutschland) | for screw VGS Ø13 | 25 |
VGU DE
| CODE | version | pcs. |
|---|---|---|
| VGU945DE | for screw VGS Ø9 | 25 |
| VGU1145DE | for screw VGS Ø11 | 25 |
| VGU1345DE | for screw VGS Ø13 | 25 |

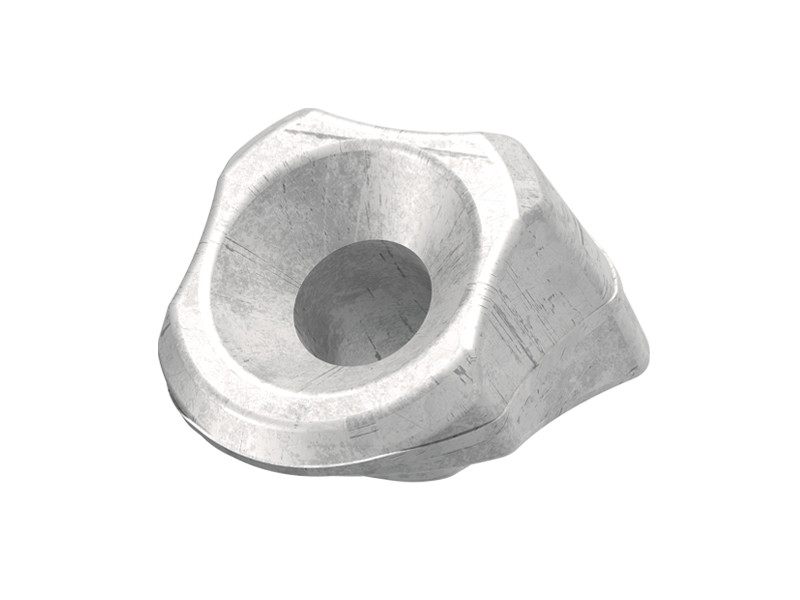

VGU EVO DE
| CODE | version | pcs. | |
|---|---|---|---|
| VGUEVO945DE | New | for screw VGS Ø9 | 25 |
| VGUEVO1145DE | New | for screw VGS Ø11 | 25 |
| VGUEVO1345DE | New | for screw VGS Ø13 | 25 |
