喇叭头全螺纹螺钉
VGS EVO

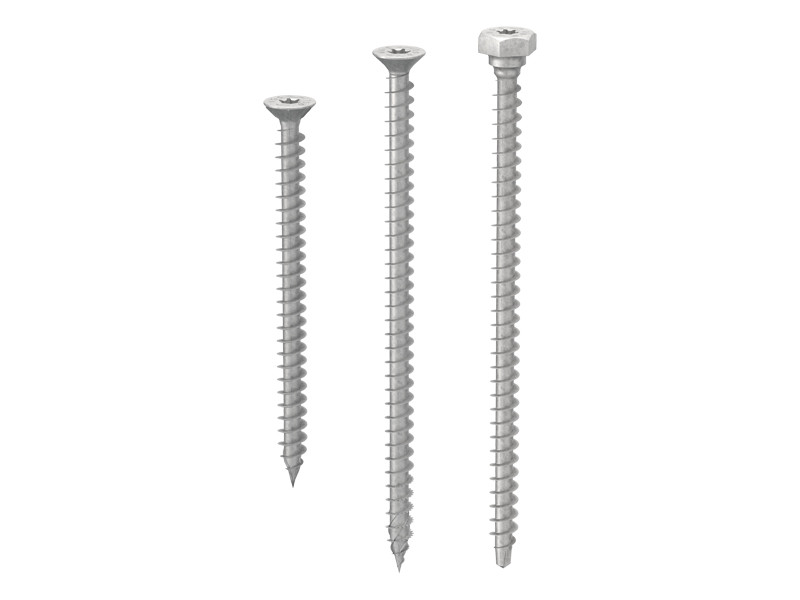

VGS EVO是户外用全螺纹沉头结构螺钉。非常适合应用于带有埋头孔的金属板上，以实现最大强度，或与 HUS EVO 垫圈结合使用。EVO 涂层使其成为在含有单宁的木材或经过浸渍剂或其他化学工艺处理的木材中应用的理想连接件，并保证了出色的抗拉性能。
VGS EVO 木螺钉，最大直径和长度尺寸，保证您的户外连接的最大机械性能。
VGS EVO 螺钉已获批准用于在相对于纹理的任何方向 (α= 0°- 90°) 承受应力的结构应用。它是用于建造户外结构和固定含有单宁的侵蚀性木材、固定框架面板和桁架（椽子、桁架）的理想连接件。应用等级：1、2 和 3级。深螺纹和高强度钢 (fy,k = 1000 N/mm2)，确保卓越的抗拉性能。
这些数值经过测试、认证和计算，也适用于 CLT 和高密度木材，如LVL单板层积材。
VGS EVO，碳钢木螺钉，其特点是具有20μm的C4 EVO多层涂层，经过基于环氧树脂和铝片的表面处理，根据ISO 9227要求在盐雾中暴露1440小时后没有生锈。
文件
技术数据表
|
|
|---|---|
导入部最小距离
|
|
技术数据表 USA
|
|
技术数据表 JAPAN
|
|
ICC-ES Evaluation report USA
|
|
ICC-ES Listing report CANADA
|
|
ETA Certificate
|
|
File CAD
|
|
File BIM.ifc
|
|
File BIM.rfa
|
操作规程
| 安装说明 |
|---|
VGS EVO Ø9
| CODE | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
TX | pcs. |
|---|---|---|---|---|---|---|---|---|---|
| VGSEVO9120 | - | 9 | 120 | 110 | 0.36 | 4 3/4'' | 4 3/8'' | TX40 | 50 |
| VGSEVO9160 | - | 9 | 160 | 150 | 0.36 | 6 1/4'' | 6'' | TX40 | 50 |
| VGSEVO9200 | - | 9 | 200 | 190 | 0.36 | 8'' | 7 1/2'' | TX40 | 50 |
| VGSEVO9240 | - | 9 | 240 | 230 | 0.36 | 9 1/2'' | 9 1/16'' | TX40 | 50 |
| VGSEVO9280 | - | 9 | 280 | 270 | 0.36 | 11'' | 10 5/8'' | TX40 | 50 |
| VGSEVO9320 | - | 9 | 320 | 310 | 0.36 | 12 5/8'' | 12 3/16'' | TX40 | 25 |
| VGSEVO9360 | - | 9 | 360 | 350 | 0.36 | 14 1/4'' | 13 3/4'' | TX40 | 25 |
