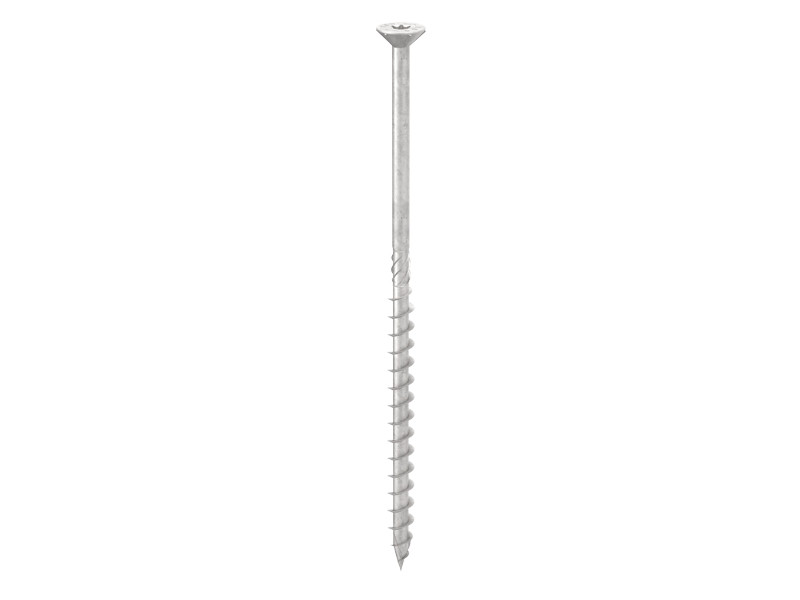

沉头螺钉
HBS EVO
HBS EVO 是室外用木螺钉中最坚固的螺钉之一。得益于采用了特殊的表面处理，它可用于 3 级和 C4 级腐蚀性大气环境中，以及含有单宁或化学浸渍的木材中。

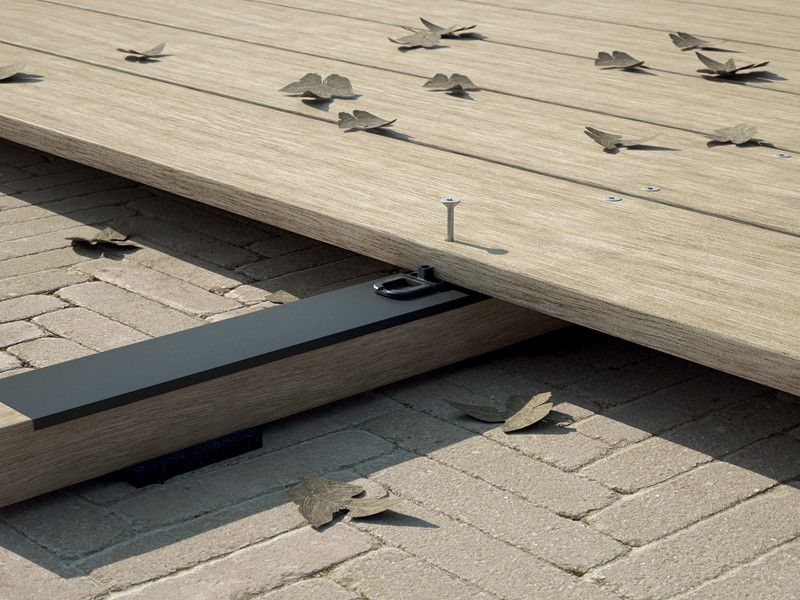

适合室外和腐蚀性环境的结构木螺钉：如果您想选择更好的，那就选择 HBS EVO 吧
采用铝片和环氧树脂表面处理的 20μm 多层 C4 EVO 特殊涂层，使 HBS EVO 成为室外和恶劣环境中应用的理想螺钉。适用于含有单宁或经过浸渍剂或其他化学过程处理的木材应用，经批准用于相对于纤维在任何方向上（α= 0°- 90°）受到应力的结构应用。不对称的“伞形”螺纹确保对木材的优异穿透能力。

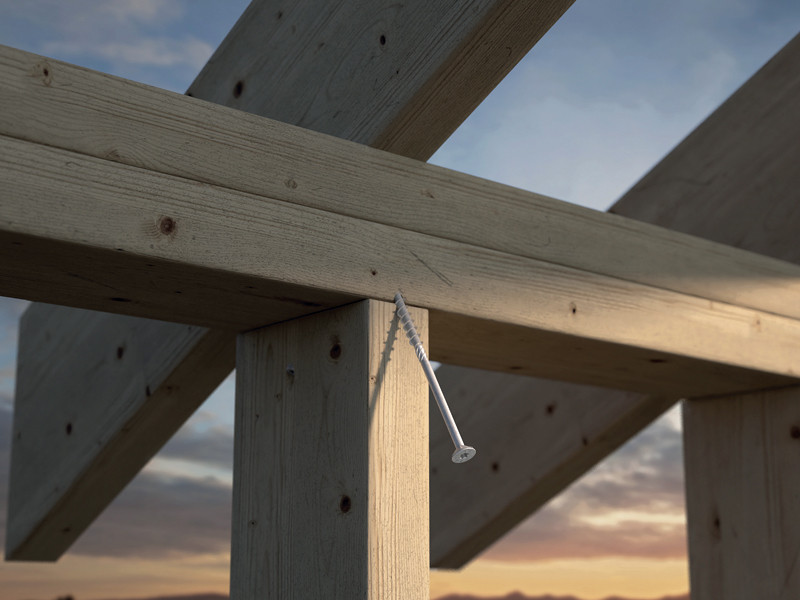

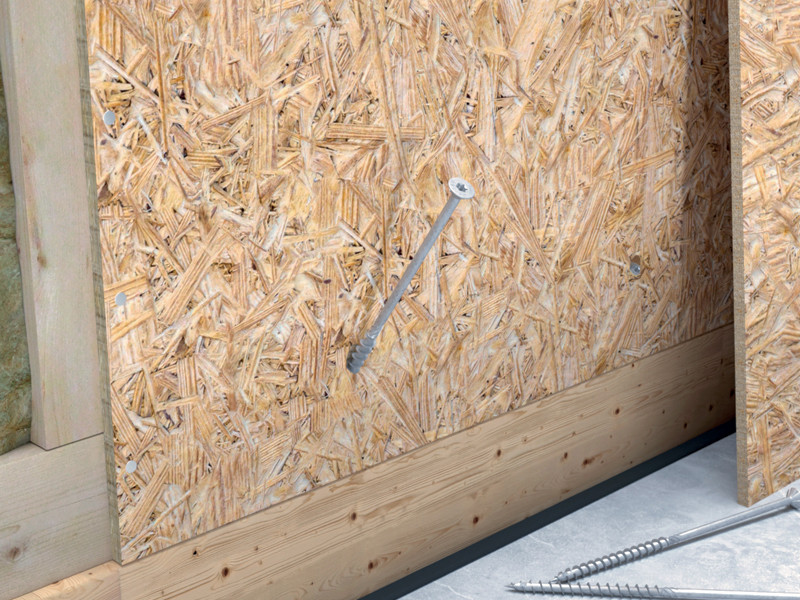

HBS EVO 的特点是具有优异的强度：所进行的测试表明，它具有出色的钢的耐断裂和屈服性能（fy,k = 1000 N/mm2），并具有非常高的抗扭性能 ftor,k，可实现更安全的旋紧。经认证可用于 3 级和 C4 级腐蚀性大气室外环境中。非常适合框架板和网状桁架（椽子、桁架）的固定，在实木、胶合木、CLT、LVL、高密度木材和含有单宁的侵略性木材（如橡木或栗木）或经化学处理木材上固定时具有出色的性能。
HBS EVO 的数值经过测试、认证和计算，也适用于高密度木材。
特点
文件
技术数据表
|
|
|---|---|
导入部最小距离
|
|
HBS EVO Technical data sheets 2022
|
|
技术数据表 USA
|
|
技术数据表 JAPAN
|
|
ICC-ES Evaluation report USA
|
|
ICC-ES Listing report CANADA
|
|
ETA Certificate
|
|
File CAD
|
|
File BIM.ifc
|
|
File BIM.rfa
|
HBS EVO
| CODE | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
TX | pcs. |
|---|---|---|---|---|---|---|---|---|---|
| HBSEVO440 | - | 4 | 40 | 24 | 0.16 | 1 9/16'' | 15/16'' | TX20 | 500 |
| HBSEVO450 | - | 4 | 50 | 30 | 0.16 | 1 15/16'' | 1 3/16'' | TX20 | 400 |
| HBSEVO460 | - | 4 | 60 | 35 | 0.16 | 2 3/8'' | 1 3/8'' | TX20 | 500 |
| HBSEVO4545 | - | 4.5 | 45 | 30 | 0.18 | 1 3/4'' | 1 3/16'' | TX20 | 400 |
| HBSEVO4550 | - | 4.5 | 50 | 30 | 0.18 | 1 15/16'' | 1 3/16'' | TX20 | 200 |
| HBSEVO4560 | - | 4.5 | 60 | 35 | 0.18 | 2 3/8'' | 1 3/8'' | TX20 | 200 |
| HBSEVO4570 | - | 4.5 | 70 | 40 | 0.18 | 2 3/4'' | 1 9/16'' | TX20 | 200 |
| HBSEVO550 | - | 5 | 50 | 24 | 0.2 | 1 15/16'' | 15/16'' | TX25 | 200 |
| HBSEVO560 | - | 5 | 60 | 30 | 0.2 | 2 3/8'' | 1 3/16'' | TX25 | 200 |
| HBSEVO570 | - | 5 | 70 | 35 | 0.2 | 2 3/4'' | 1 3/8'' | TX25 | 100 |
| HBSEVO580 | - | 5 | 80 | 40 | 0.2 | 3 1/8'' | 1 9/16'' | TX25 | 100 |
| HBSEVO590 | - | 5 | 90 | 45 | 0.2 | 3 1/2'' | 1 3/4'' | TX25 | 100 |
| HBSEVO5100 | - | 5 | 100 | 50 | 0.2 | 4'' | 1 15/16'' | TX25 | 100 |
| HBSEVO660 | - | 6 | 60 | 30 | 0.24 | 2 3/8'' | 1 3/16'' | TX30 | 100 |
| HBSEVO670 | - | 6 | 70 | 40 | 0.24 | 2 3/4'' | 1 9/16'' | TX30 | 100 |
| HBSEVO680 | - | 6 | 80 | 40 | 0.24 | 3 1/8'' | 1 9/16'' | TX30 | 100 |
| HBSEVO6100 | - | 6 | 100 | 50 | 0.24 | 4'' | 1 15/16'' | TX30 | 100 |
| HBSEVO6120 | - | 6 | 120 | 60 | 0.24 | 4 3/4'' | 2 3/8'' | TX30 | 100 |
| HBSEVO6140 | - | 6 | 140 | 75 | 0.24 | 5 1/2'' | 2 15/16'' | TX30 | 100 |
| HBSEVO6160 | - | 6 | 160 | 75 | 0.24 | 6 1/4'' | 2 15/16'' | TX30 | 100 |
| HBSEVO6180 | - | 6 | 180 | 75 | 0.24 | 7 1/8'' | 2 15/16'' | TX30 | 100 |
| HBSEVO6200 | - | 6 | 200 | 75 | 0.24 | 8'' | 2 15/16'' | TX30 | 100 |
| HBSEVO8100 | - | 8 | 100 | 52 | 0.32 | 4'' | 2 1/16'' | TX40 | 100 |
| HBSEVO8120 | - | 8 | 120 | 60 | 0.32 | 4 3/4'' | 2 3/8'' | TX40 | 100 |
| HBSEVO8140 | - | 8 | 140 | 60 | 0.32 | 5 1/2'' | 2 3/8'' | TX40 | 100 |
| HBSEVO8160 | - | 8 | 160 | 80 | 0.32 | 6 1/4'' | 3 1/8'' | TX40 | 100 |
| HBSEVO8180 | - | 8 | 180 | 80 | 0.32 | 7 1/8'' | 3 1/8'' | TX40 | 100 |
| HBSEVO8200 | - | 8 | 200 | 80 | 0.32 | 8'' | 3 1/8'' | TX40 | 100 |
| HBSEVO8220 | - | 8 | 220 | 80 | 0.32 | 8 5/8'' | 3 1/8'' | TX40 | 100 |
| HBSEVO8240 | - | 8 | 240 | 80 | 0.32 | 9 1/2'' | 3 1/8'' | TX40 | 100 |
| HBSEVO8260 | - | 8 | 260 | 80 | 0.32 | 10 1/4'' | 3 1/8'' | TX40 | 100 |
| HBSEVO8280 | - | 8 | 280 | 80 | 0.32 | 11'' | 3 1/8'' | TX40 | 100 |
| HBSEVO8300 | - | 8 | 300 | 100 | 0.32 | 11 3/4'' | 4'' | TX40 | 100 |
| HBSEVO8320 | - | 8 | 320 | 100 | 0.32 | 12 5/8'' | 4'' | TX40 | 100 |
