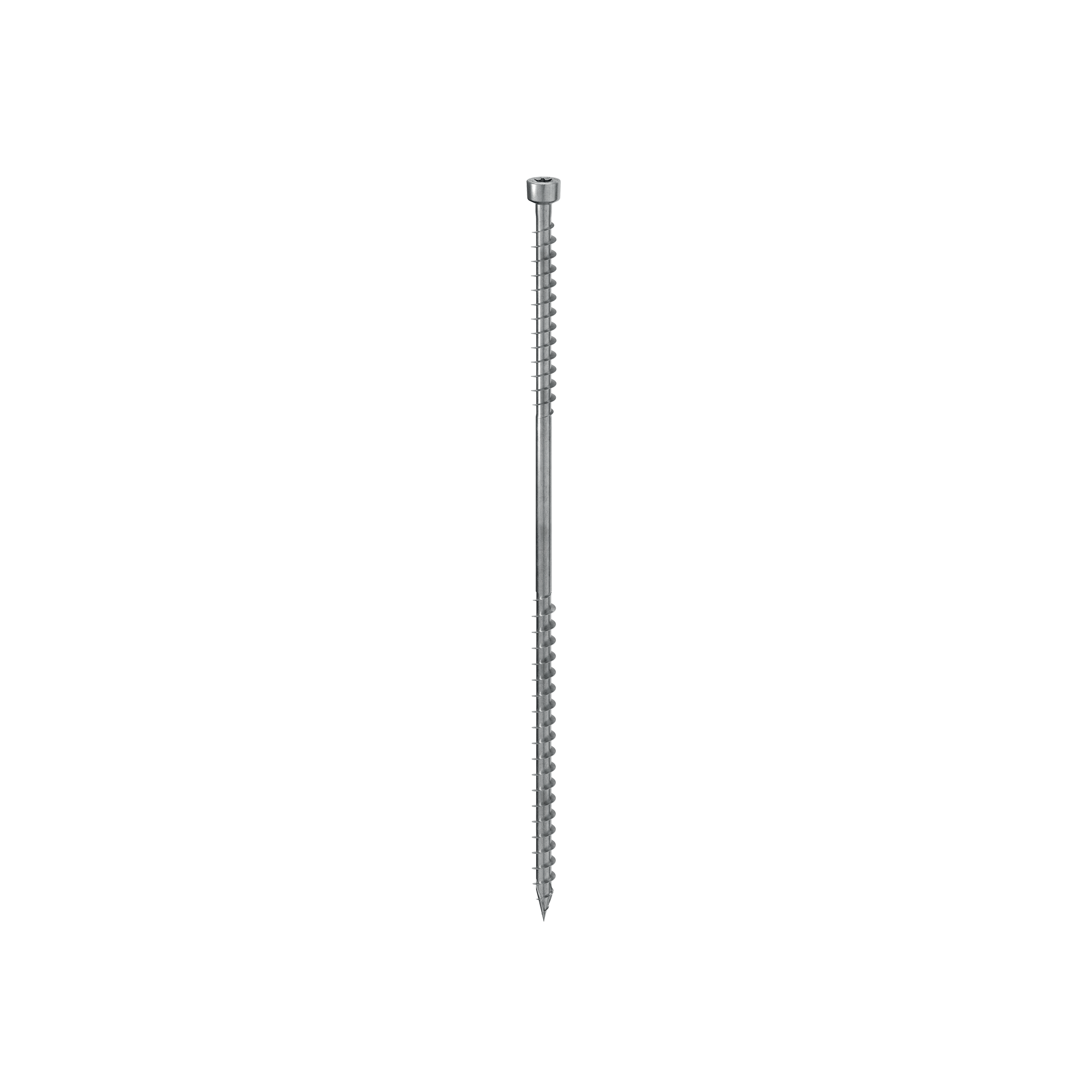

用于固定保温材料的双螺纹螺钉

DGZ

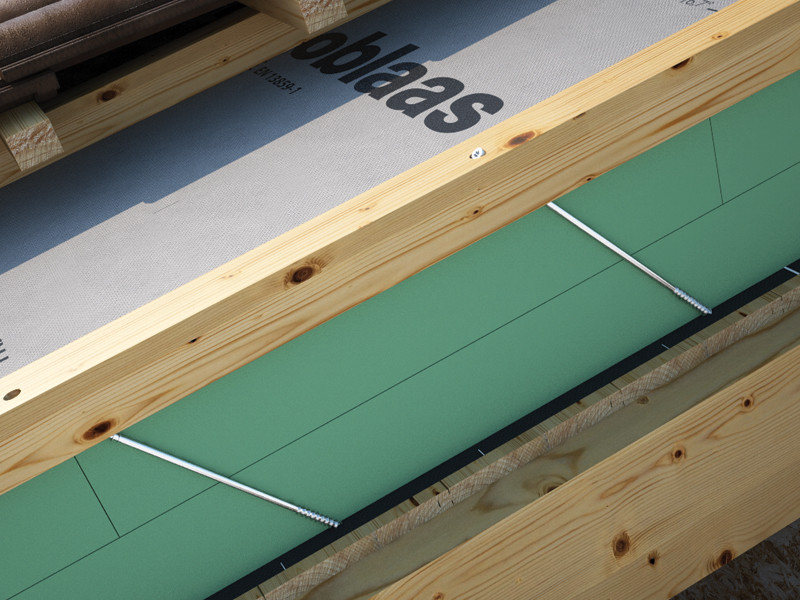

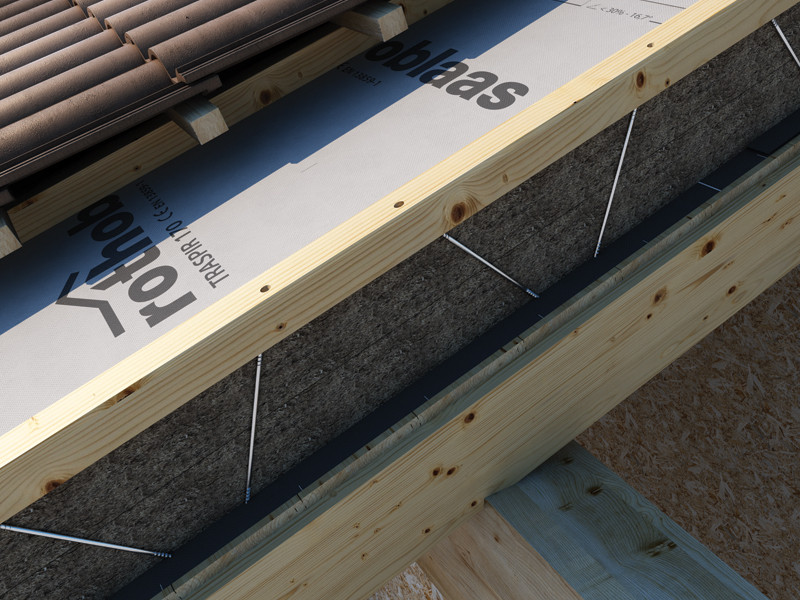

DGZ 双螺纹木螺钉可以连续不间断地固定屋顶保温套件,避免热桥,以符合节能法规。

DGZ,有助于防止热桥并提高能源效率的木螺钉

DGZ 是根据 ETA 11/0030 获得 CE 认证,用于硬质、软质保温材料和建筑物立面的连接器。有两种直径(7 和 9 mm)可供选择,以优化固定点数量。圆柱头非常适合在板条内进行隐藏式安装。DGZ 宽头(DGT)和喇叭头(DGS)版本也获得了认证。得益于采用双螺纹,DGZ 木螺钉可以不间断地将屋顶保温套件固定到支撑结构上,避免热桥并有利于提高能源效率。

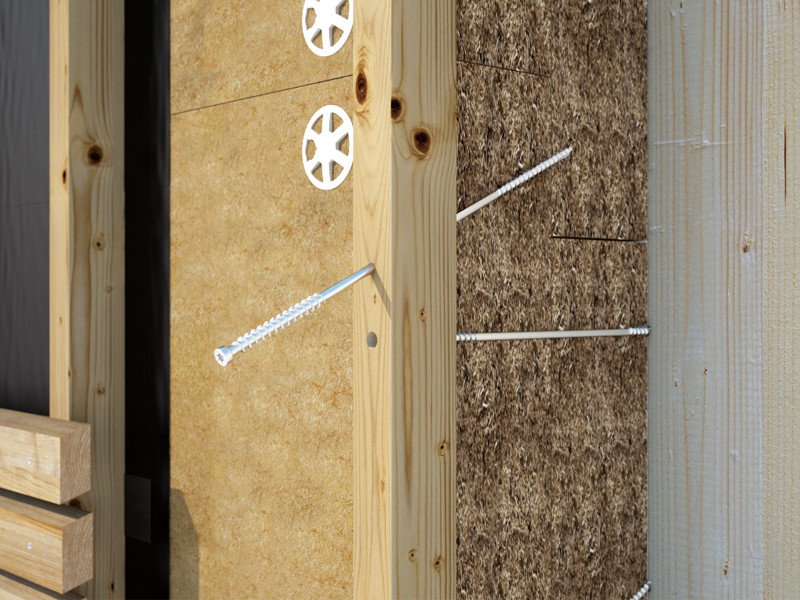

获得了在硬质和软质保温材料上进行固定的特定认证。DGZ 还经过认证、测试和计算,可用于建筑物立面板条上以及用于高密度木材,如 LVL 单板层积材。

对于项目的计算,免费提供 MyProject 软件,可从我们的网站下载,只需几步即可获得定制的计算报告。DGZ 采用镀锌碳钢制成;特别适合用于木质人造板、实木、胶合木、CLT、LVL 以及高密度木材。1 级和 2 级应用。

特点

文件

技术数据表
导入部最小距离
技术数据表 USA
ICC-ES Evaluation report USA
ICC-ES Listing report CANADA
ETA Certificate
Item specification
File CAD
File BIM.ifc
File BIM.rfa

DGZ

CODE info d₁
[mm]
L
[mm]
b
[mm]
d₁
[in]
L
[in]
b
[in]
TX pcs.
DGZ7220 - 7 220 100 0.28 8 5/8'' 4'' TX30 50
DGZ7260 - 7 260 100 0.28 10 1/4'' 4'' TX30 50
DGZ7300 - 7 300 100 0.28 11 3/4'' 4'' TX30 50
DGZ7340 - 7 340 100 0.28 13 3/8'' 4'' TX30 50
DGZ7380 - 7 380 100 0.28 15'' 4'' TX30 50
DGZ9240 - 9 240 100 0.36 9 1/2'' 4'' TX40 50
DGZ9280 - 9 280 100 0.36 11'' 4'' TX40 50
DGZ9320 - 9 320 100 0.36 12 5/8'' 4'' TX40 50
DGZ9360 - 9 360 100 0.36 14 1/4'' 4'' TX40 50
DGZ9400 - 9 400 100 0.36 15 3/4'' 4'' TX40 50
DGZ9440 - 9 440 100 0.36 17 1/4'' 4'' TX40 50
DGZ9480 - 9 480 100 0.36 19'' 4'' TX40 50
DGZ9520 - 9 520 100 0.36 20 1/2'' 4'' TX40 50
d1
