45° VGU 的垫片

VGU

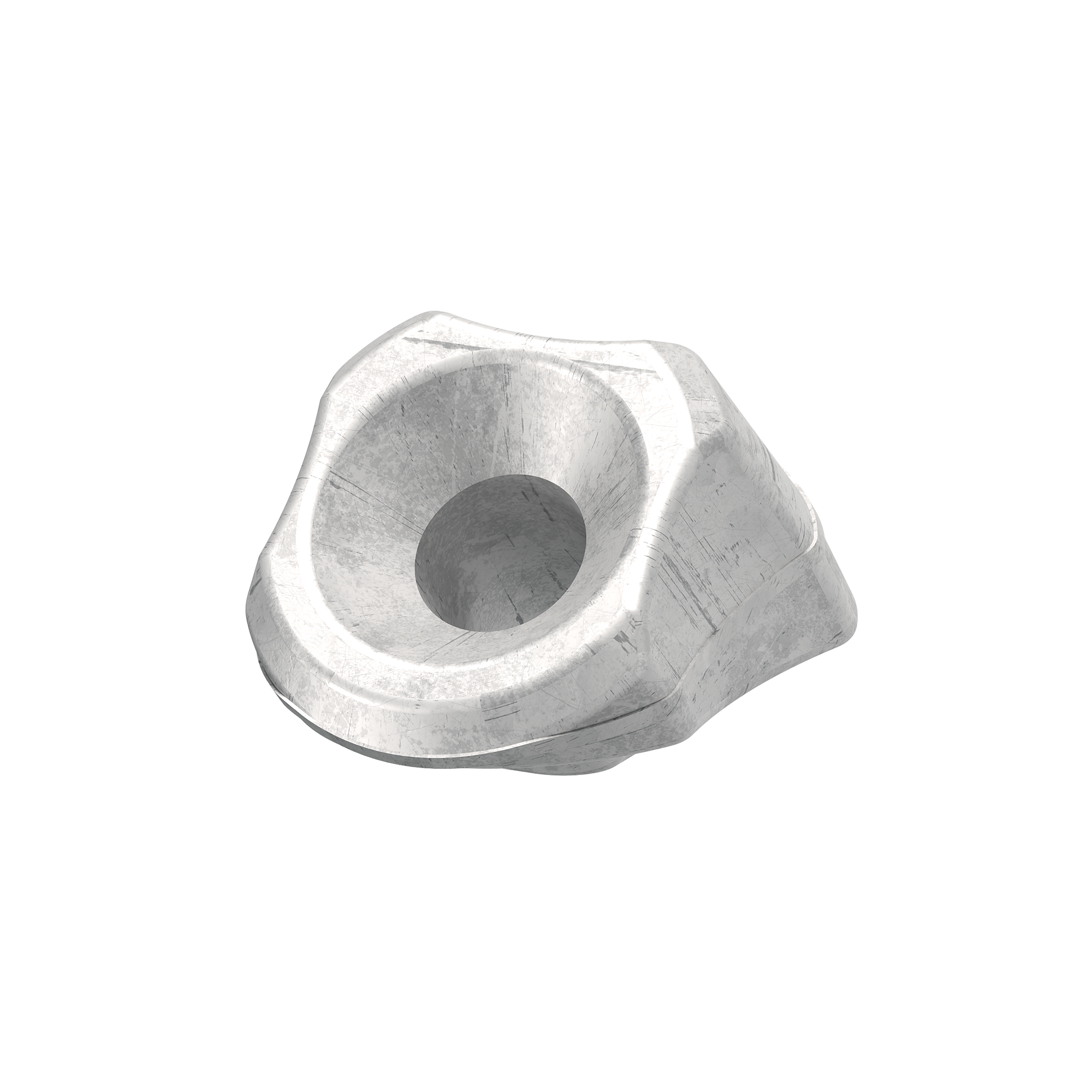

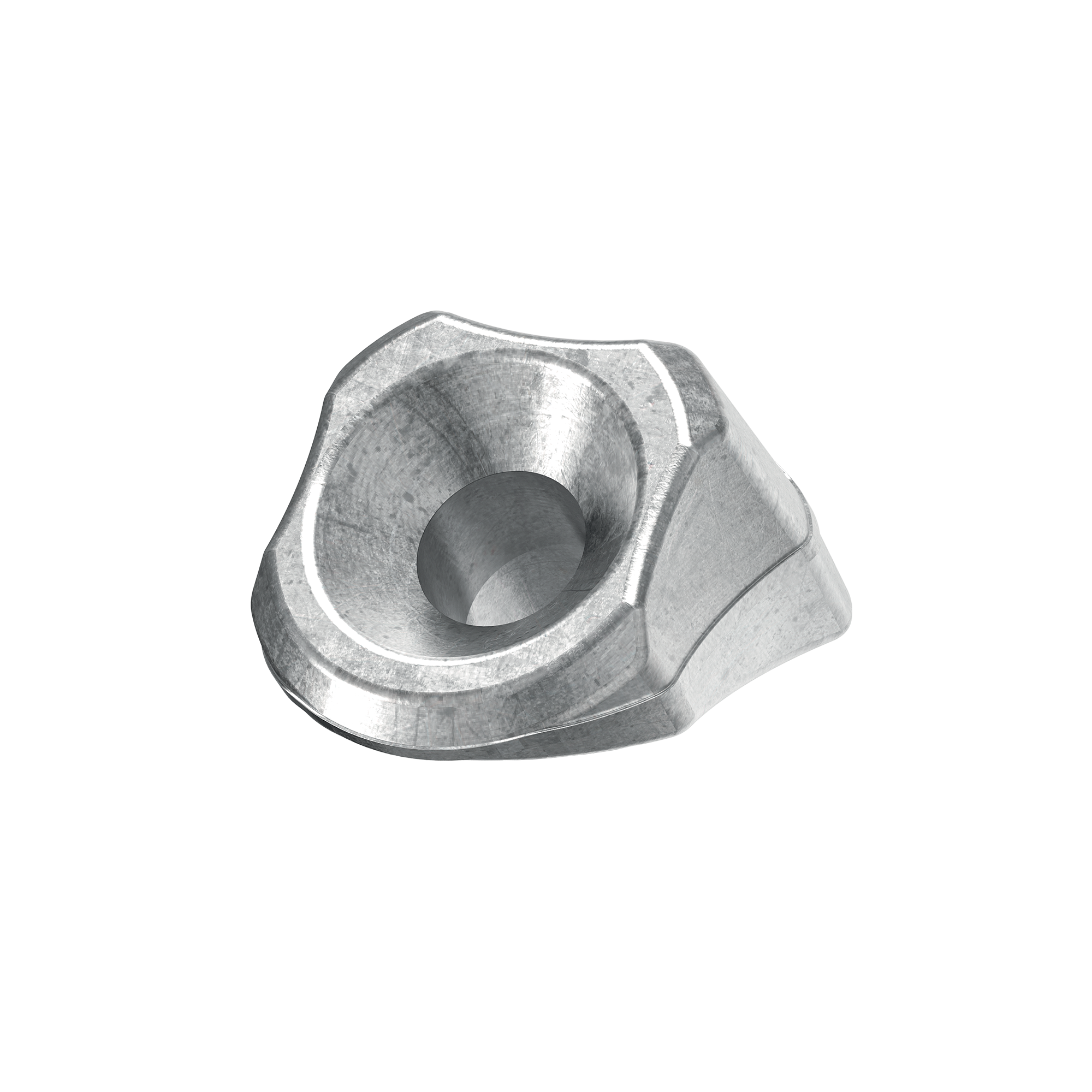

VGU 是一种垫圈,允许以 45°倾斜在钢板上安装 VGS 木螺钉。符合人体工程学的外形确保在安装过程中牢固而精确的嵌入。

提供 3 种版本,与 VGS Ø9、Ø11 和 Ø13mm 兼容,适用厚度可变的板材。

VGU,45°垫圈,用于 VGS 木螺钉的正确安装

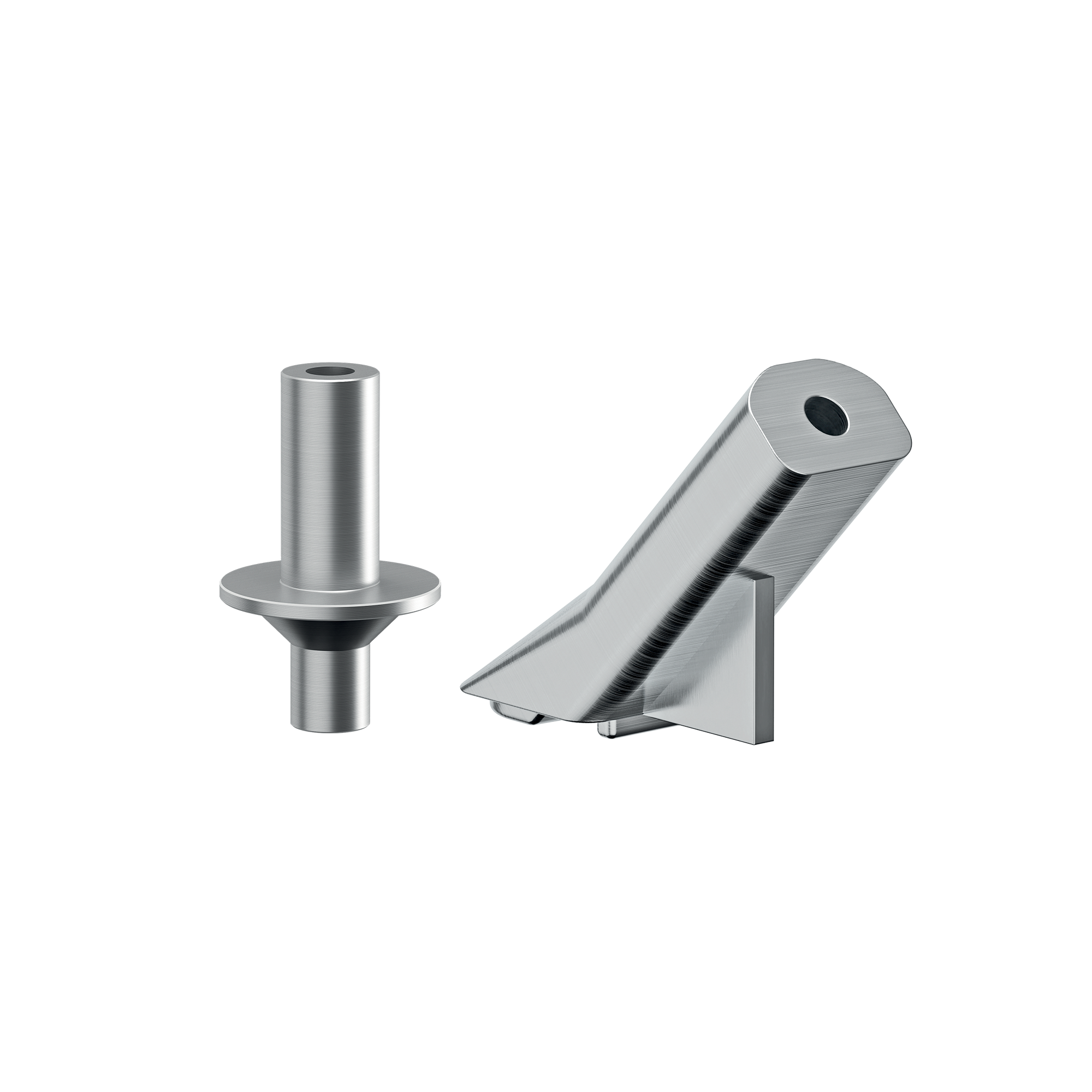

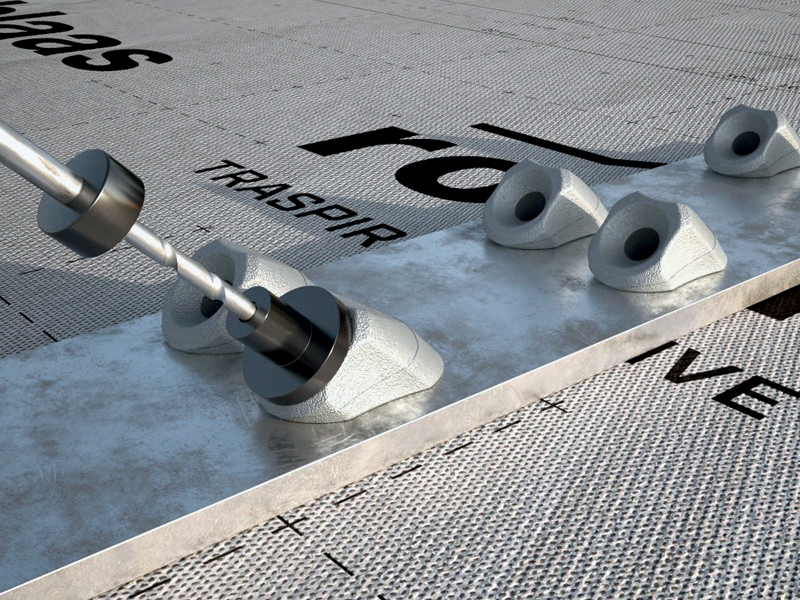

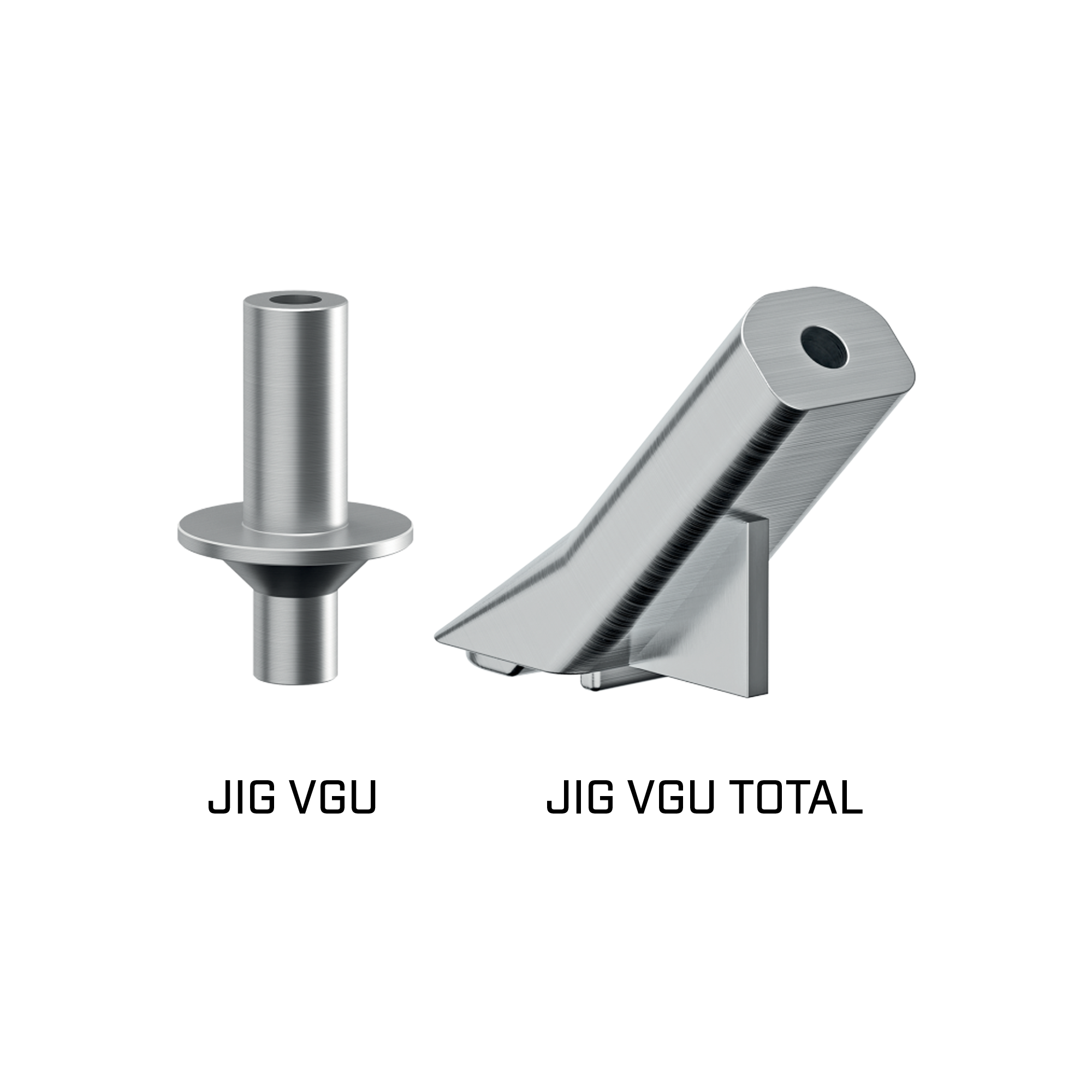

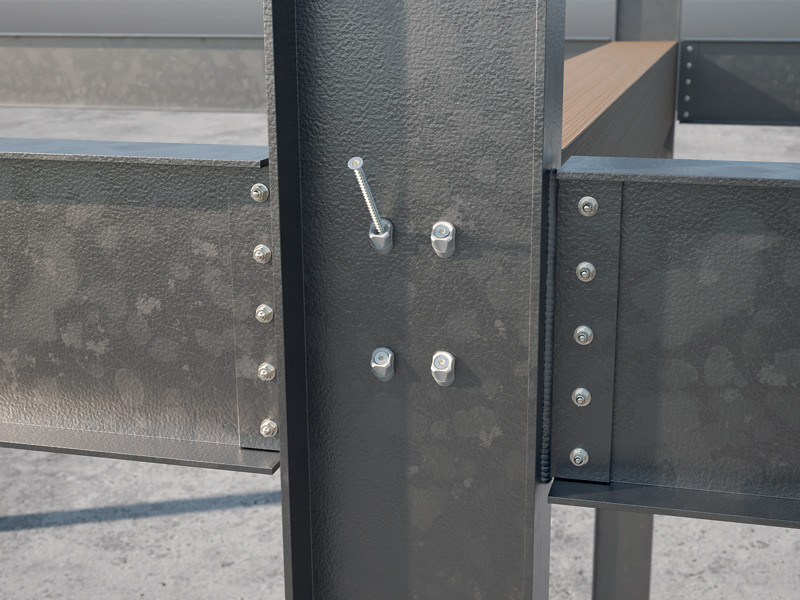

VGU 垫圈根据 ETA 11/0030 获得了 CE 认证。在钢板上使用配 45°倾斜 VGS 木螺钉的 VGU 垫圈,可恢复滑动螺钉的强度值。还提供 JIG VGU 模具,可以轻松执行 45°倾斜的预钻孔,便于随后将 VGS 木螺钉旋入垫圈内;建议的预钻孔长度至少为 20 mm。

VGU 垫圈采用镀锌碳钢制成;特别适合用于木质人造板、实木、胶合木、CLT、LVL 和高密度木材。1 级和 2 级应用。

文件

技术数据表
技术数据表 USA
技术数据表 CANADA
ICC-ES Evaluation report USA
ICC-ES Listing report CANADA
ETA Certificate
Item specification
File CAD
File BIM.ifc
File BIM.rfa

操作规程

安装说明 VGS

VGU

CODE description version pcs.
VGU945 not available in Germany (nicht erhältlich in Deutschland) for screw VGS Ø9 25
VGU1145 not available in Germany (nicht erhältlich in Deutschland) for screw VGS Ø11 25
VGU1345 not available in Germany (nicht erhältlich in Deutschland) for screw VGS Ø13 25

VGU DE

CODE version pcs.
VGU945DE for screw VGS Ø9 25
VGU1145DE for screw VGS Ø11 25
VGU1345DE for screw VGS Ø13 25
