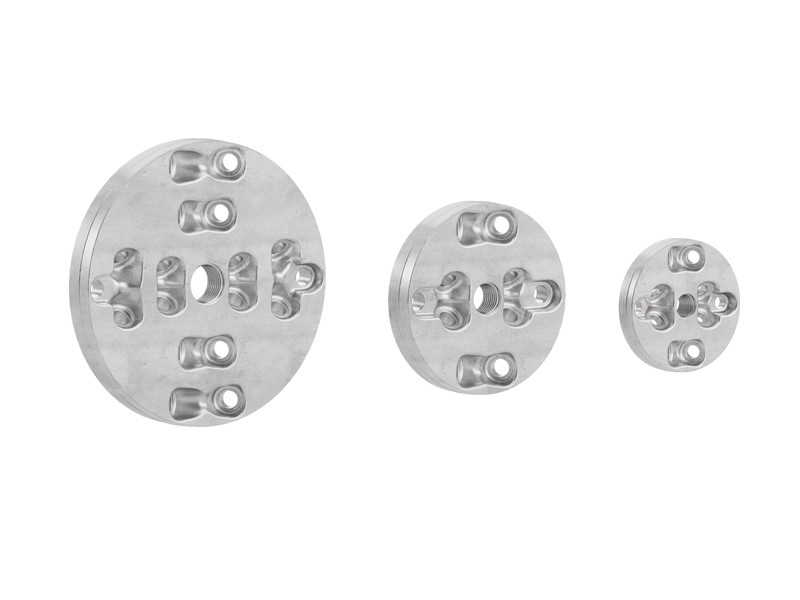

可拆卸隐藏连接件
DISC FLAT
是一款理想的可拆卸隐藏连接件，适用于木构件之间的抗剪接头和抗拉连接。借助直通杆提供的构件紧固力，它既可以承受剪切载荷，也可以承受拉力载荷。
视频
DISC FLAT 是一款用于暗装接头的通用可拆卸连接件

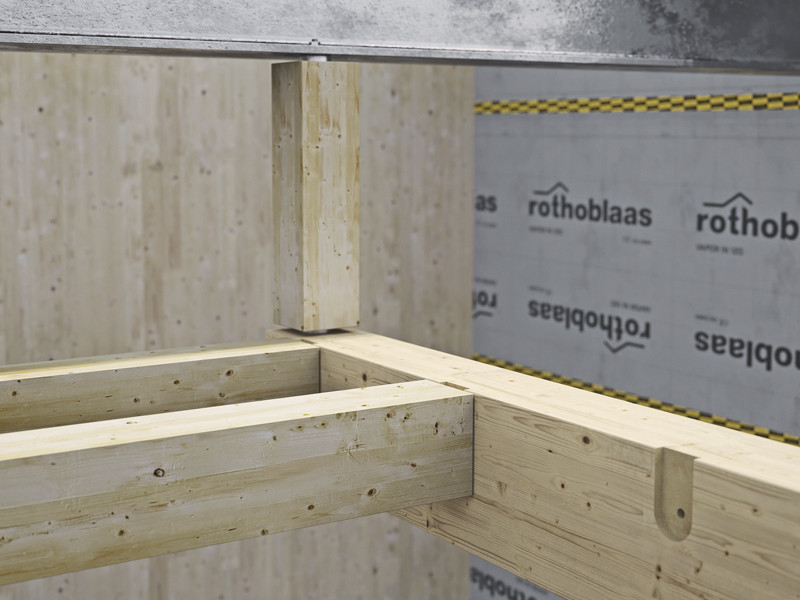

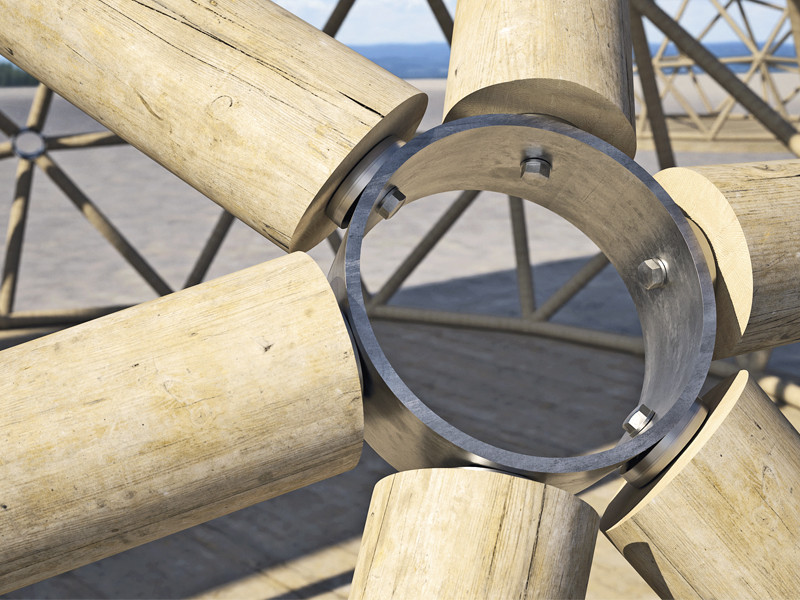

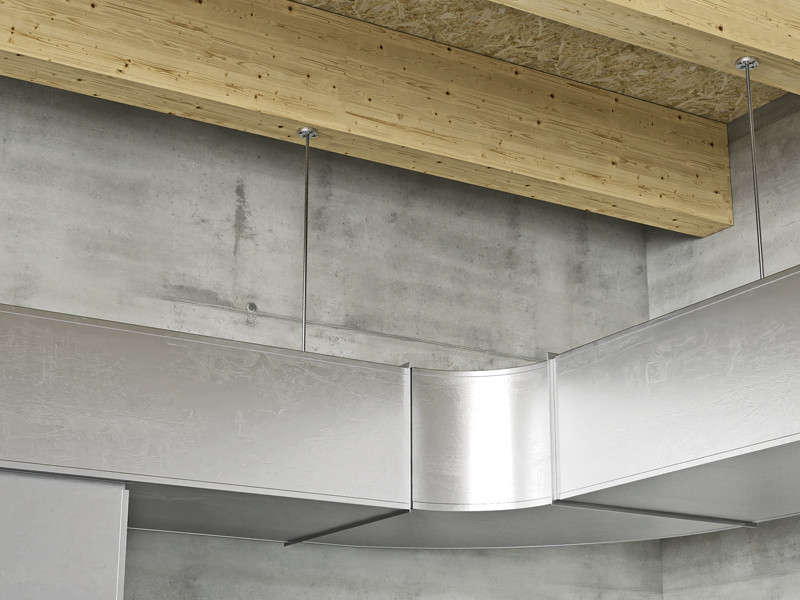

因为组装后仍可以拧紧，所以 DISC FLAT 的安装既简便又快捷。可用于临时结构，由于采用了直通杆，因此可以轻松拆卸。它是一款“多用途”连接件，可以使用适当的螺钉将其固定在木构件的任意位置，并且它还有螺纹孔，因此可用于混凝土结构上的螺栓、螺杆或螺旋锚栓。这使得它可以通过一个简单的螺纹连接件将木构件紧固在任意其他构件上。DISC FLAT 适合构建完全隐藏的接头，确保获得令人满意的美学外观。它专为随副梁所有方向变化的木-木抗剪接头和抗拉接头而设计。有光亮镀锌碳钢制成，非常适合实木、胶合木、CLT、LVL 和木基面板等应用。CE 标志，符合 ETA 标准。
文件
技术数据表
|
|
|---|---|
ETA Certificate
|
|
File CAD
|
|
File BIM.ifc
|
|
File BIM.rfa
|

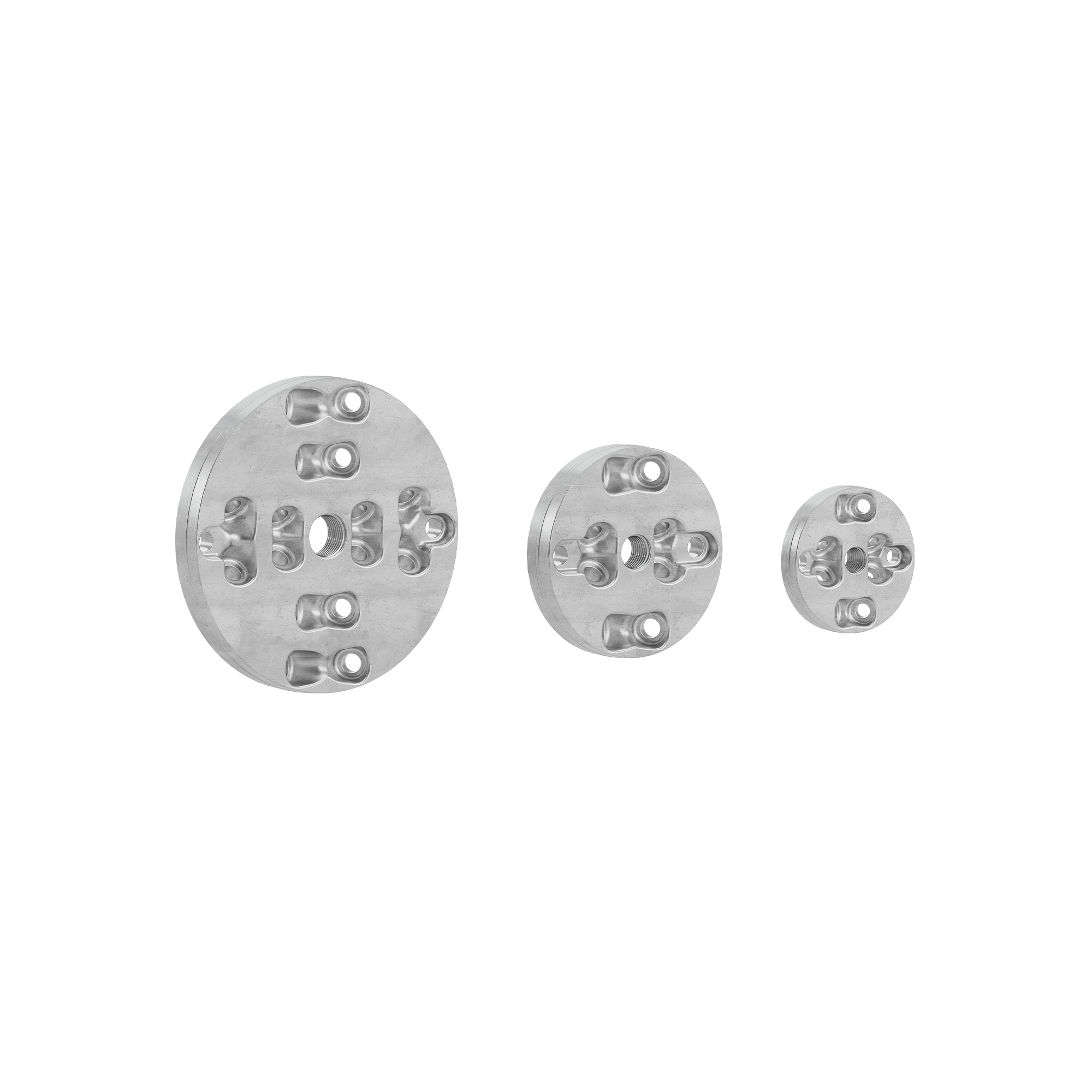

DISC FLAT
| CODE | d
[mm]
|
s
[mm]
|
pcs. |
|---|---|---|---|
| DISCF55 | Ø55 | 10 | 20 |
| DISCF80 | Ø80 | 15 | 10 |
| DISCF120 | Ø120 | 15 | 5 |
