抗拉直角托架
WHT STANDARD

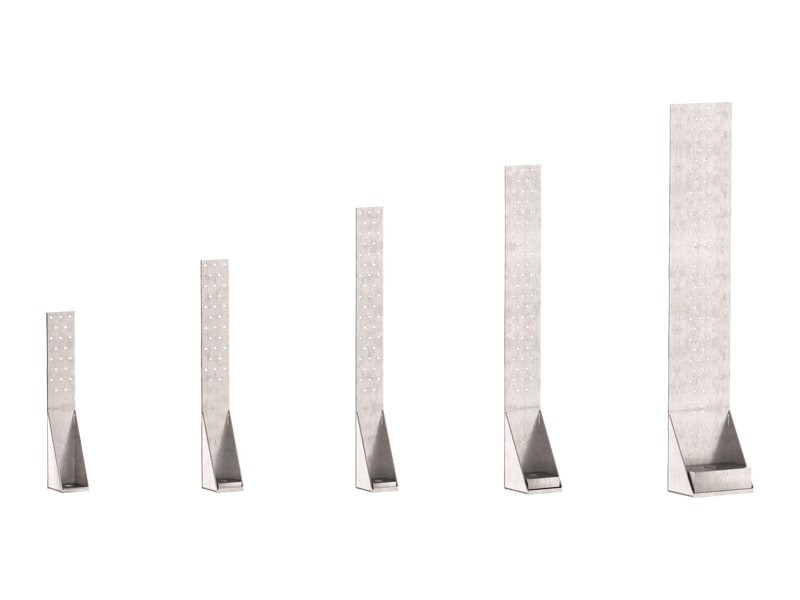

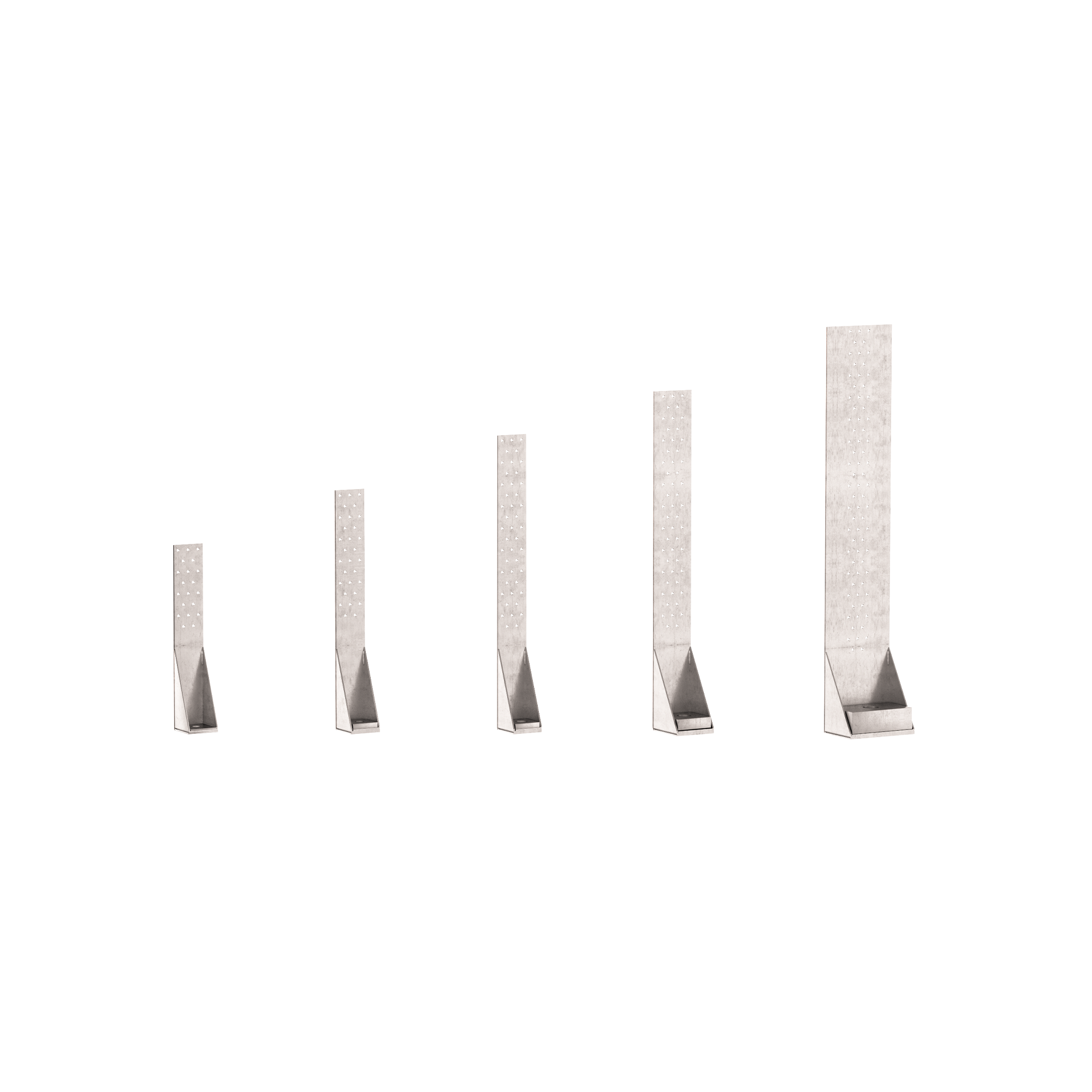

WHT 是一款木用直角托架，提供 5 种尺寸，可以配合 5 种垫圈使用，具有 10 种可能的构型，能够满足所有静态性能要求。
**WHT 木用直角板，用于满足各种静态性能要求的一款压具 **

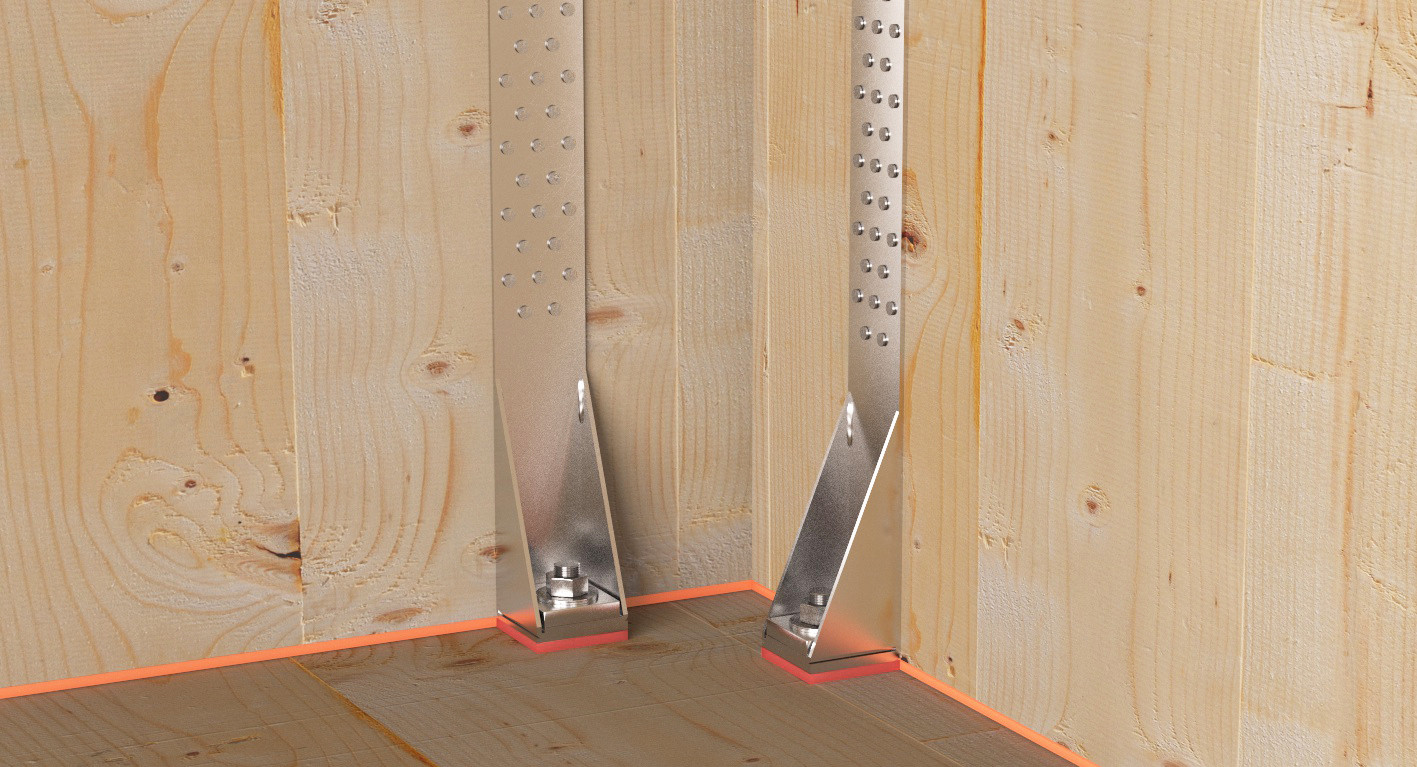

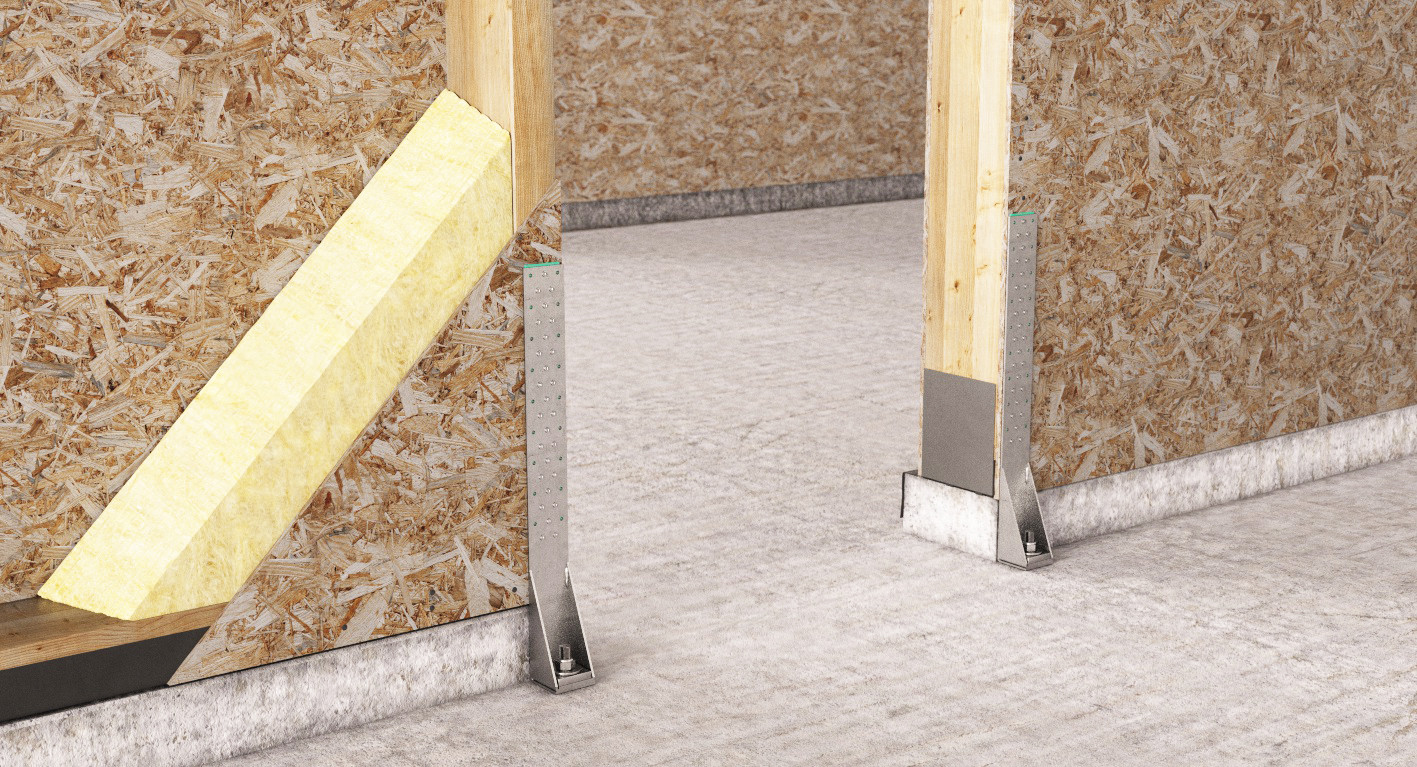

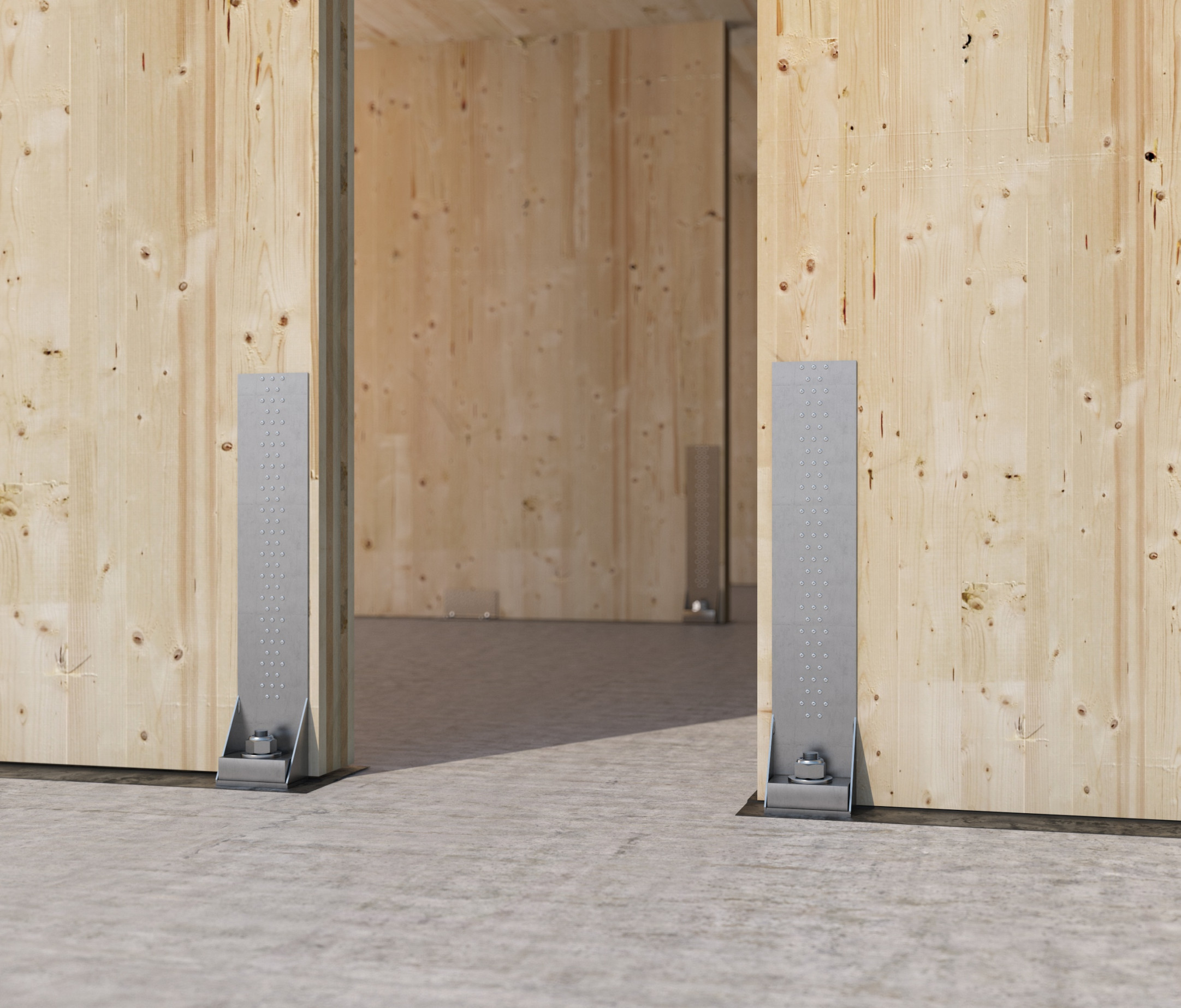

提供 5 种型号的直角板，每种型号都可结合一个或多个垫圈使用，从而确保设计人员和木工找到适用于实木（CLT - 交错层压木材）和框架（平台框架）面板的应用。S355 钢质侧向加强法兰和较大直径的孔在局部钉钉的情况下也能确保具有较高的强度值。在产品及相关紧固件（钉子、螺钉、螺杆和化学锚栓）上进行的多次测试已证明了 WHT 板材的质量。在 SEISMIC-REV 研究项目框架内，产品及相关紧固件经受静荷载和循环荷载测试，可提供刚度参数 (Kser) 和延性。WHT 直角托架非常适合构建用于 CLT 面板和梁、框架结构、木基面板、LVL、实木以及胶合木的木-混凝土抗拉接头和木-木抗拉接头。
文件
技术数据表
|
|
|---|---|
技术数据表 USA
|
|
ETA Certificate
|
|
Item specification
|
|
File CAD
|
|
File BIM.ifc
|
|
File BIM.rfa
|
WHT ANGLE BRACKET
| CODE | info | B
[mm]
|
P
[mm]
|
H
[mm]
|
pcs. |
|---|---|---|---|---|---|
| WHT340 | running out article | 60 | 63 | 340 | 10 |
| WHT440 | running out article | 60 | 63 | 440 | 10 |
| WHT540 | running out article | 60 | 63 | 540 | 10 |
| WHT620 | running out article | 80 | 83 | 620 | 10 |
| WHT740 | running out article | 140 | 83 | 740 | 1 |
WHTW WASHER
| CODE | info | d₁
[mm]
|
B
[mm]
|
P
[mm]
|
s
[mm]
|
pcs. |
|---|---|---|---|---|---|---|
| WHTW50 | running out article | 18 | 50 | 56 | 10 | 80 |
| WHTW50L | running out article | 22 | 50 | 56 | 10 | 80 |
| WHTW70 | running out article | 22 | 70 | 77 | 20 | 20 |
| WHTW70L | running out article | 26 | 70 | 77 | 20 | 20 |
| WHTW130 | running out article | 29 | 130 | 77 | 40 | 1 |
