用于木-木拉力载荷的板材
WHT PLATE T

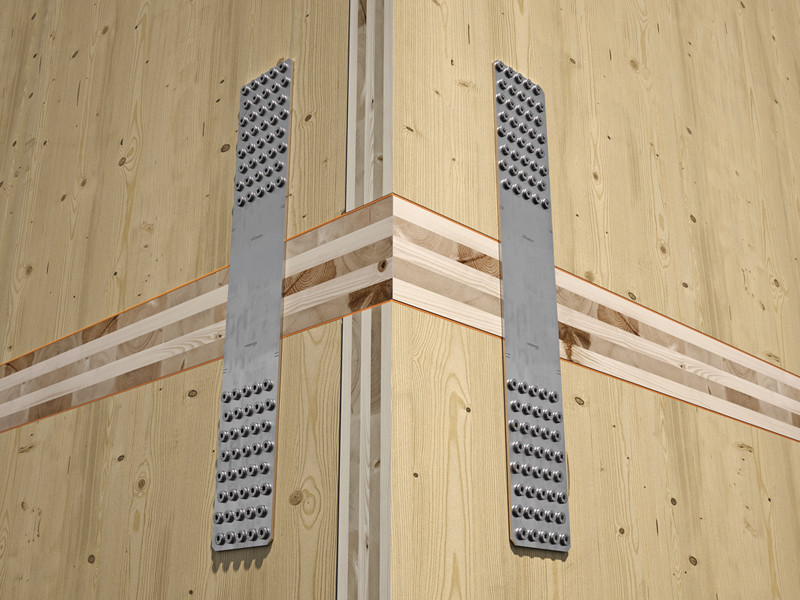

WHT PLATE T 系列是用于拉力载荷的板材，其中包括 3 种具有不同厚度、材质和高度的型号，用于提供不同水平的抗拉强度。非常适合用于多层建筑的 CLT 上，它们均经过计算并通过木-木接头的拉力载荷认证
**WHT PLATE T 是一款适用于多层木建筑的高抗拉强度板材 **

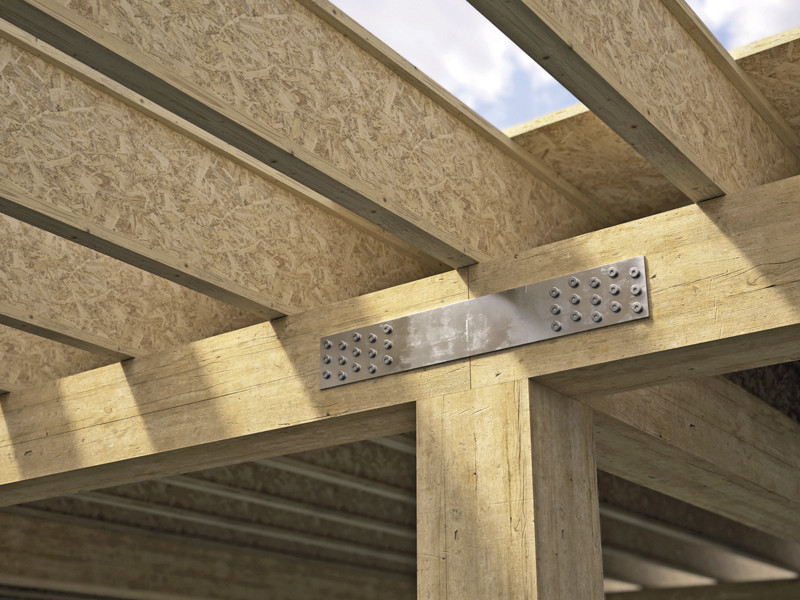

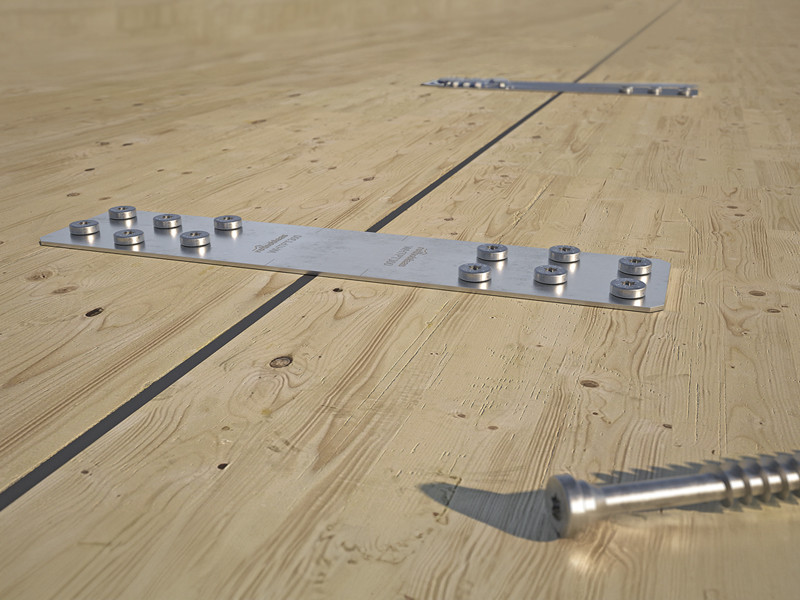

WHT PLATE T 木用板材具有大于 150 kN 的抗拉强度，是设计具有不同楼板厚度值的多层建筑的理想解决方案。该金属板与 HBS PLATE 或 HBS PLATE EVO 螺钉结合使用可提供最佳性能：上述螺钉头部具有轴肩并且厚度也增加了，从而可以完全安全、可靠地将板材固定在木材上。它们由光亮镀锌碳钢制成，通常用于构建 CLT、LVL、实木和胶合木面板和梁、框架结构（平台框架）以及木基面板的木-木接头。
文件
技术数据表
|
|
|---|---|
File CAD
|
|
File BIM.ifc
|
|
File BIM.rfa
|

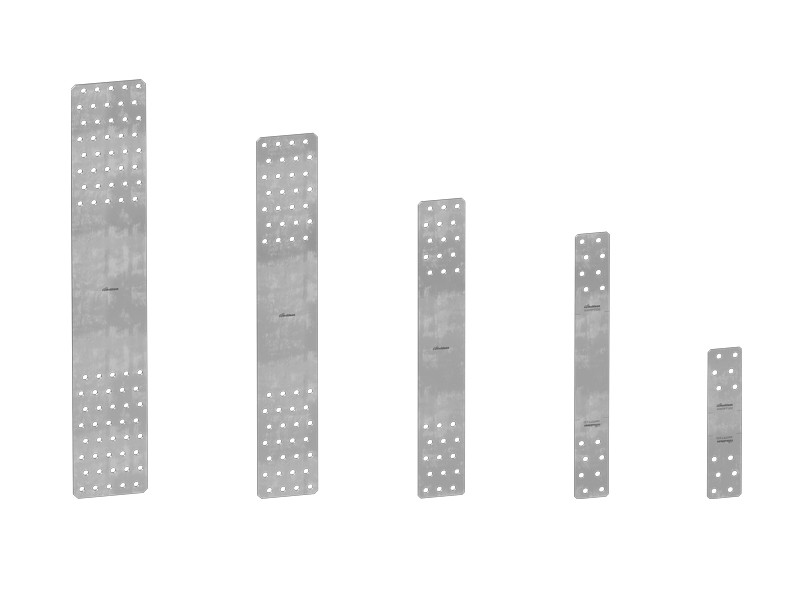

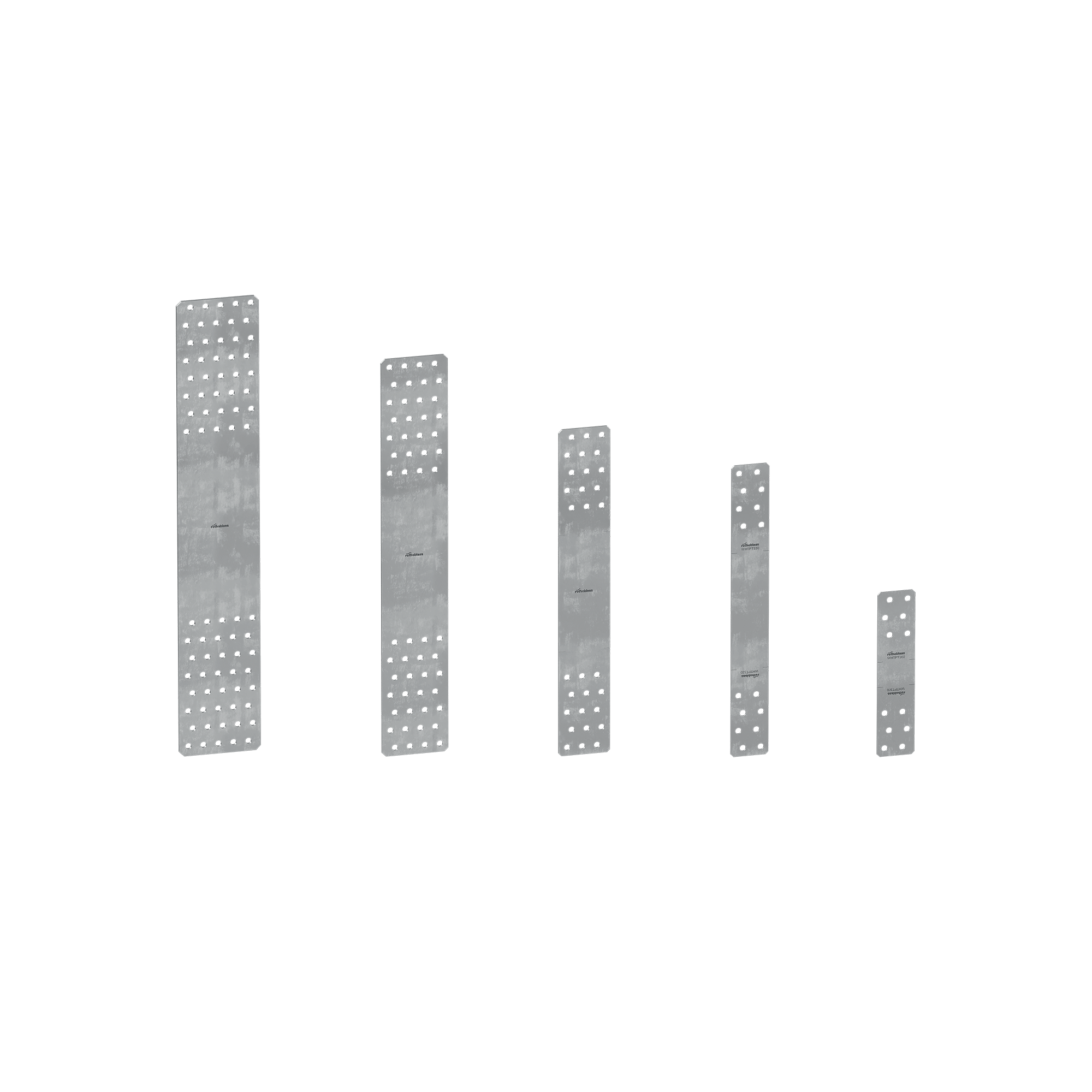

WHT PLATE T
| CODE | B
[mm]
|
H
[mm]
|
s
[mm]
|
pcs. |
|---|---|---|---|---|
| WHTPT300 | 67 | 300 | 2 | 10 |
| WHTPT530 | 67 | 530 | 2.5 | 10 |
| WHTPT600 | 91 | 594 | 3 | 10 |
| WHTPT720 | 118 | 722 | 4 | 5 |
| WHTPT820 | 145 | 826 | 5 | 1 |
