抗剪和抗拉木用直角托架
TITAN N
TITAN N 木用直角托架可确保卓越的剪切和抗拉强度。
作为木用直角托架，TITAN N 适合在 CLT 上使用，并且由于孔位提高，安装起来非常方便。与其他木用直角托架一样，它有两个版本可供选择：木-木和木-混凝土结构连接。
各个方向均具有出色强度的木用直角托架
TITAN N 木用金属板具有出色的抗剪强度 R2/3,k：在混凝土结构上最高可达 80 kN（带 TCW 垫圈），在木材结构上最高可达 45kN。

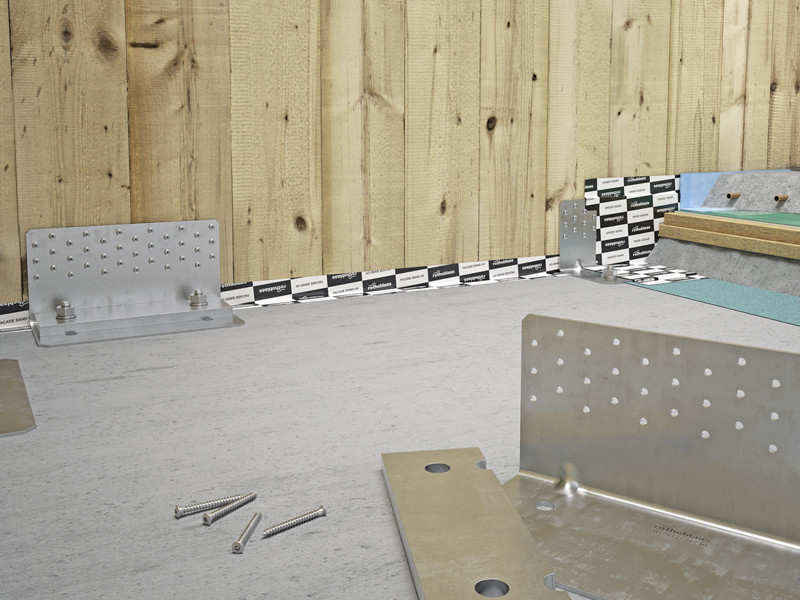

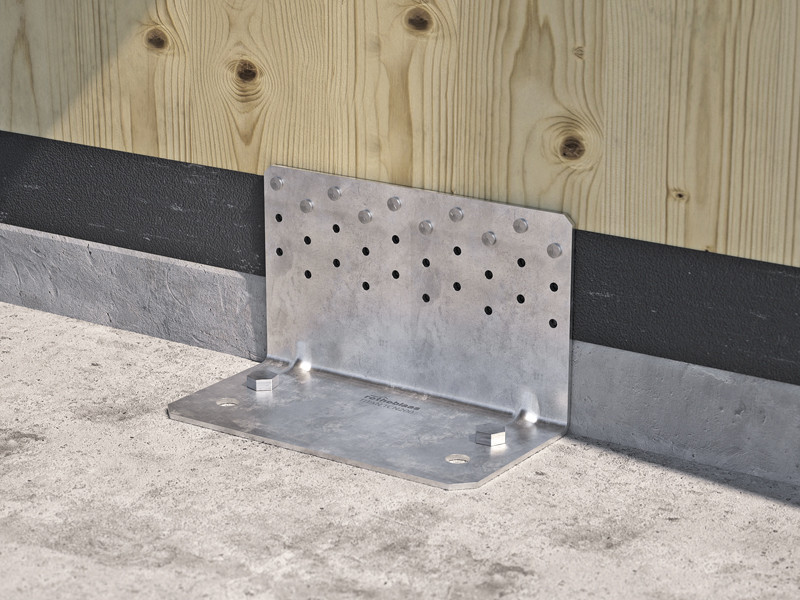

在混凝土结构上，带有 TCW垫圈（TITAN Washer）的 TCN 木用直角托架（TITAN N 用于混凝土）可确保出色的抗拉强度。R1,k 70 kN。托架搭配了 XYLOFON 和 ALADIN 声学型材，而且在垫层砂浆或根梁情况下进行的局部固定，其强度值同样经过计算、测试和认证。托架与 TITAN Washer 结合使用，既可以作为墙体末端的锚固装置，也可以作为沿着墙体边缘的抗剪固定件。

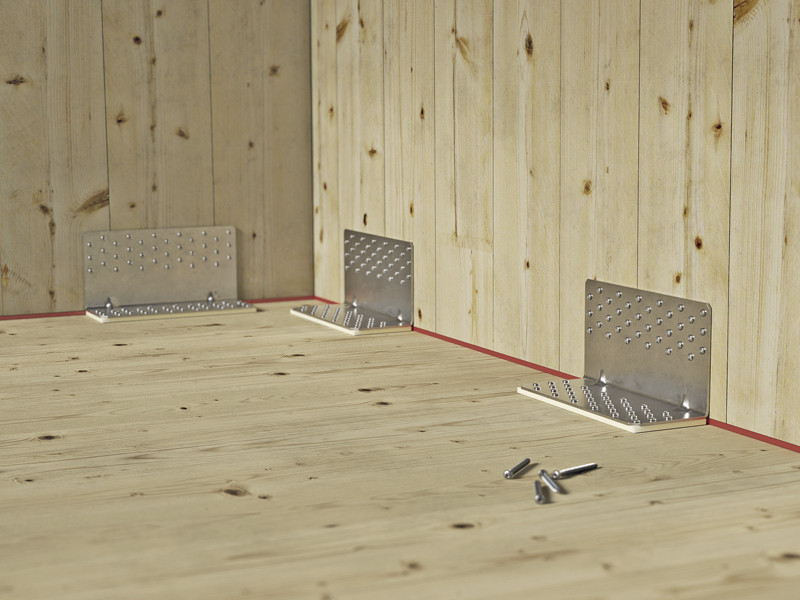

TITAN N 可以集成到楼板中，从而使用外露面板时达到美学要求的暗装效果。三维冲孔板由镀锌碳钢制成，非常适合用于 CLT、LVL、实木、胶合木和木基面板上的木-混凝土和木-木应用的抗剪和抗拉连接。
文件
技术数据表
|
|
|---|---|
ETA Certificate
|
|
Item specification
|
|
File CAD
|
|
File BIM.ifc
|
|
File BIM.rfa
|

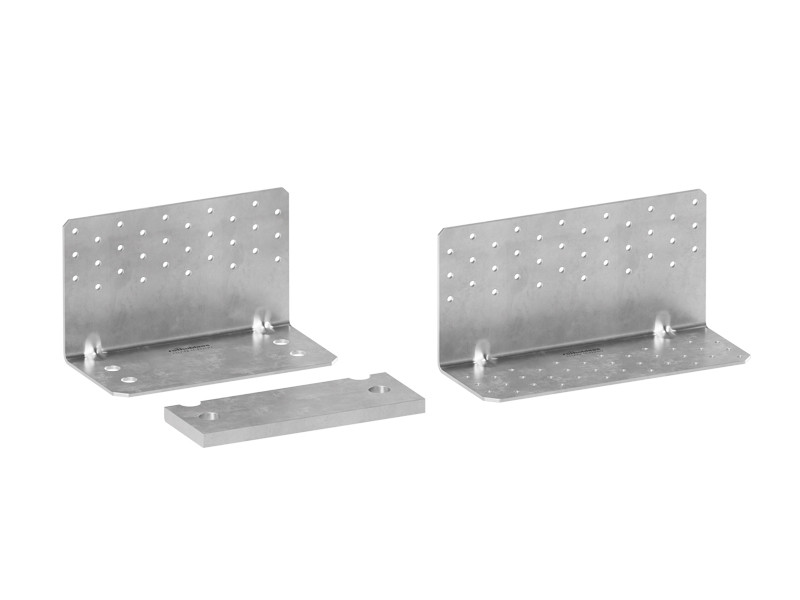

TITAN N - TCN
| CODE | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
pcs. |
|---|---|---|---|---|---|
| TCN200 | 200 | 103 | 120 | 3 | 10 |
| TCN240 | 240 | 123 | 120 | 3 | 10 |
TITAN WASHER - TCW
| CODE | B
[mm]
|
P
[mm]
|
s
[mm]
|
pcs. |
|---|---|---|---|---|
| TCW200 | 190 | 72 | 12 | 1 |
| TCW240 | 230 | 73 | 12 | 1 |
TITAN N - TTN
| CODE | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
pcs. |
|---|---|---|---|---|---|
| TTN240 | 240 | 93 | 120 | 3 | 10 |
XYLOFON PLATE - TITAN N
| CODE | B
[mm]
|
P
[mm]
|
s
[mm]
|
pcs. |
|---|---|---|---|---|
| XYL3590240 | 240 | 90 | 6 | 10 |

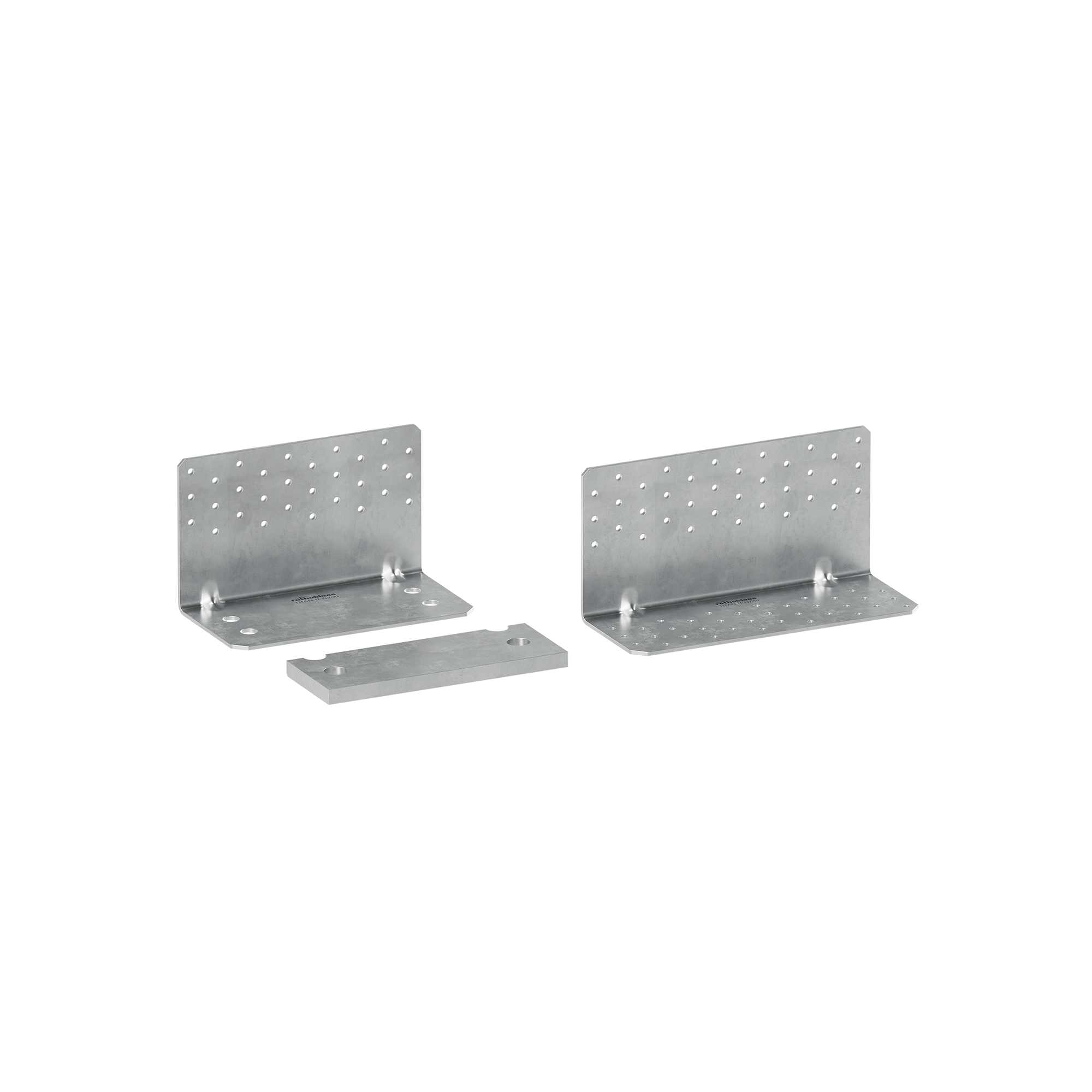

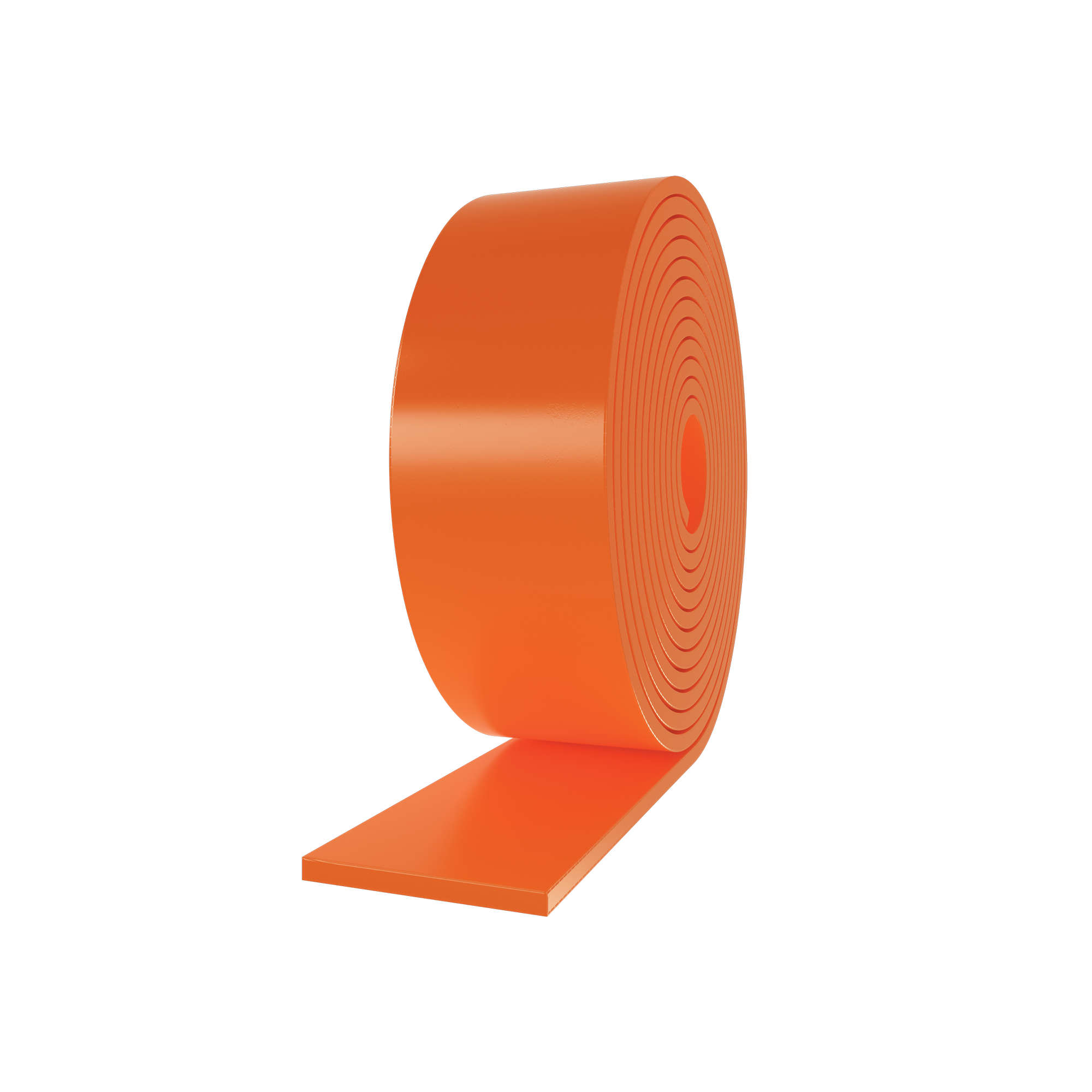

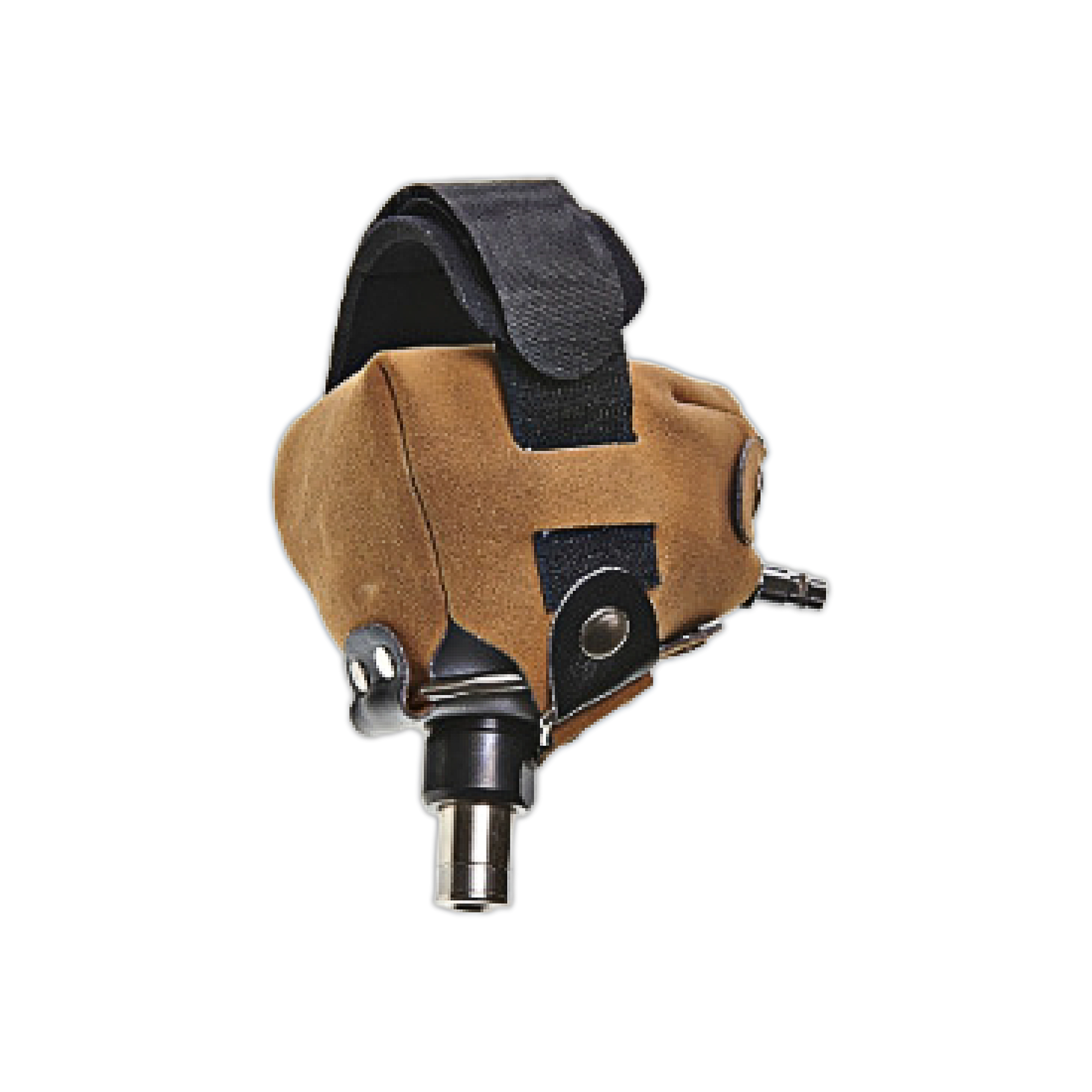

相关产品
