结构面板连接件
SLOT

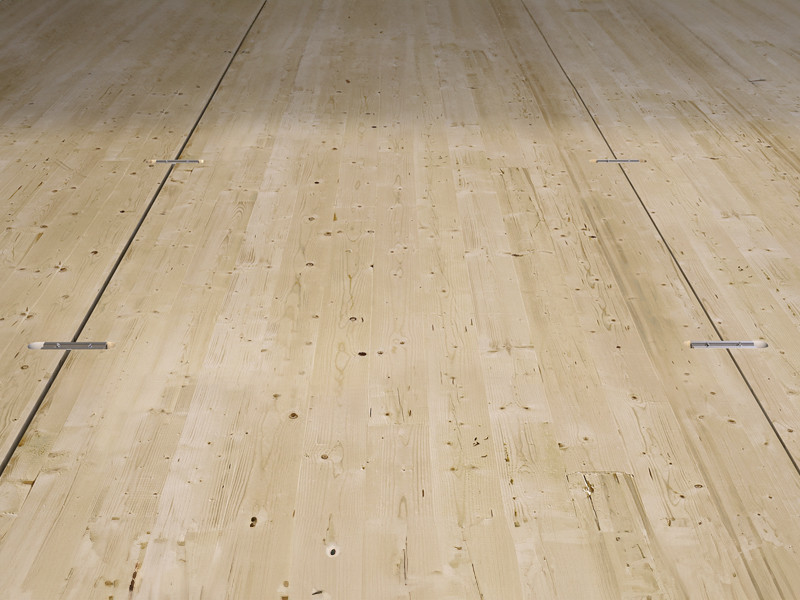

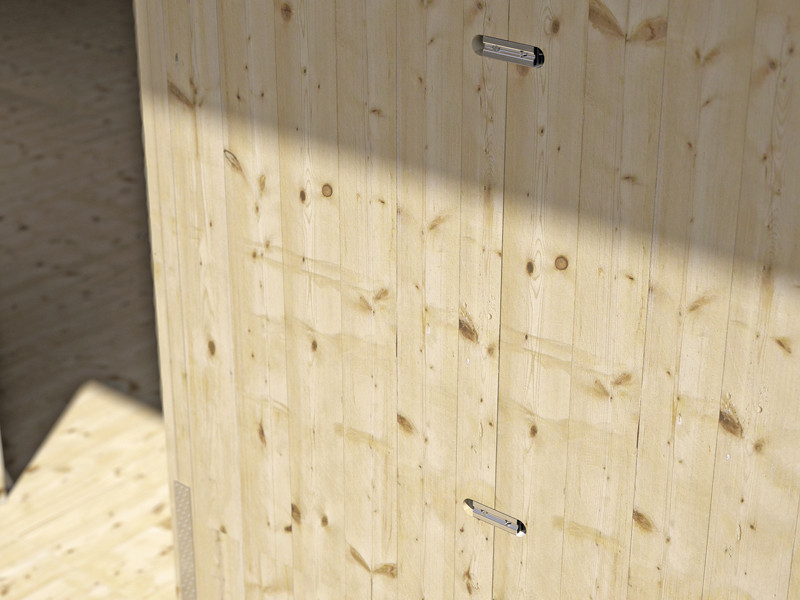

SLOT 是一款结构面板连接件，可实现很高刚度的连接并可在面板之间传递极高的剪切应力。它非常适合墙体和楼板，可用于重新构造因运输需要而切割了的大尺寸整体面板。
视频
SLOT 是一款结构面板抗剪连接件，其强度超过 60 颗螺钉的强度

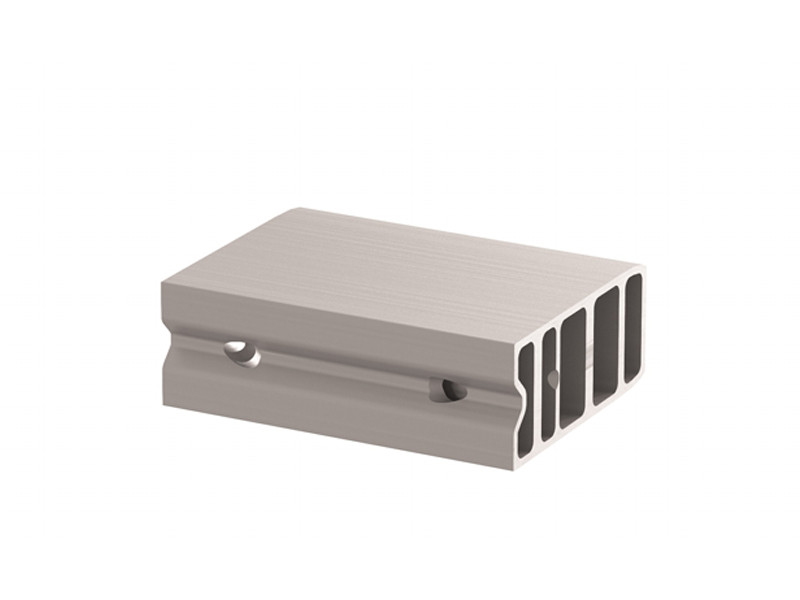

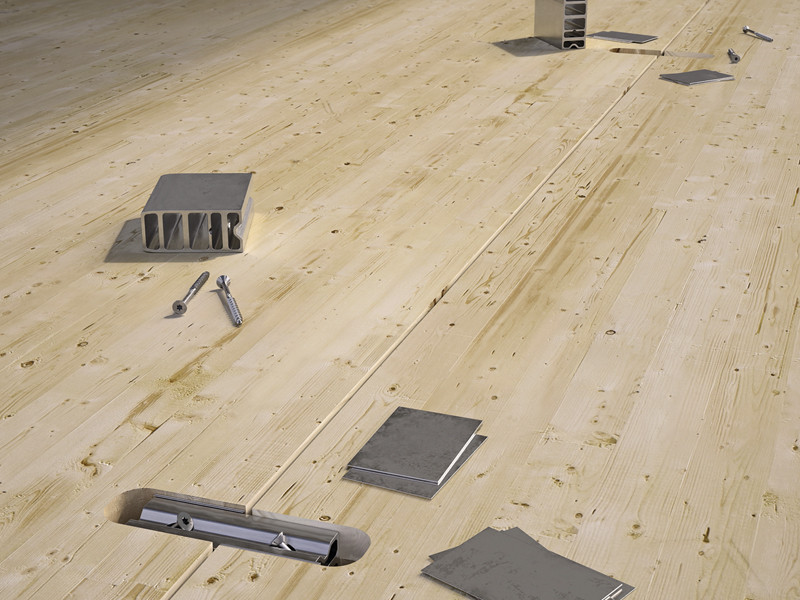

SLOT 铝制连接件非常适合用于多层建筑中的墙体和楼板接头。采用楔形形状，便于插入开槽；蜂窝结构可最大程度提高阻力。铝质，轻且易于搬运．可以使用倾斜辅助螺钉进行装配，使面板间的紧固更为容易。其性能非常优异：一个连接件就可以替代多达 60 颗 Ø6 的螺钉，显著减少了装配时间。SLOT 带有 CE 标志，符合 ETA 标准。还针对胶合木、CLT、LVL 软木和 LVL 硬木测试、认证和计算了相应的值。它可以与 CLT、LVL 或胶合木一起使用。
文件
技术数据表
|
|
|---|---|
技术数据表 USA
|
|
技术数据表 CANADA
|
|
ETA Certificate
|
|
File CAD
|
|
File BIM.ifc
|
|
File BIM.rfa
|

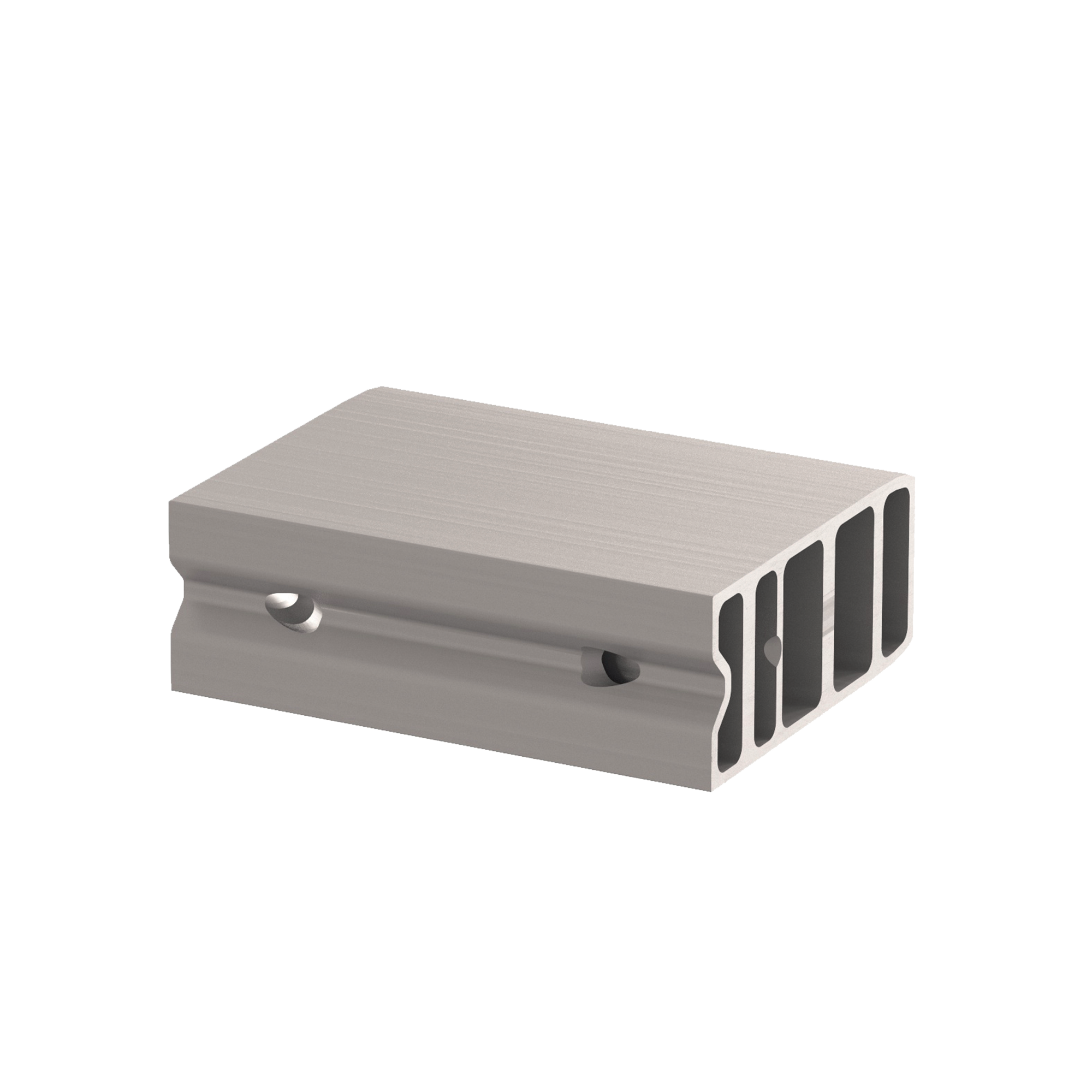

SLOT
| CODE | B
[mm]
|
P
[mm]
|
H
[mm]
|
pcs. |
|---|---|---|---|---|
| SLOT90 | 89 | 120 | 40 | 10 |
SLOT SHIM
| CODE | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
pcs. |
|---|---|---|---|---|---|
| SHIMS609005 | 89 | 60 | - | 0.5 | 100 |
| SHIMS609010 | 89 | 60 | - | 1 | 50 |
