十字形柱支座
X10

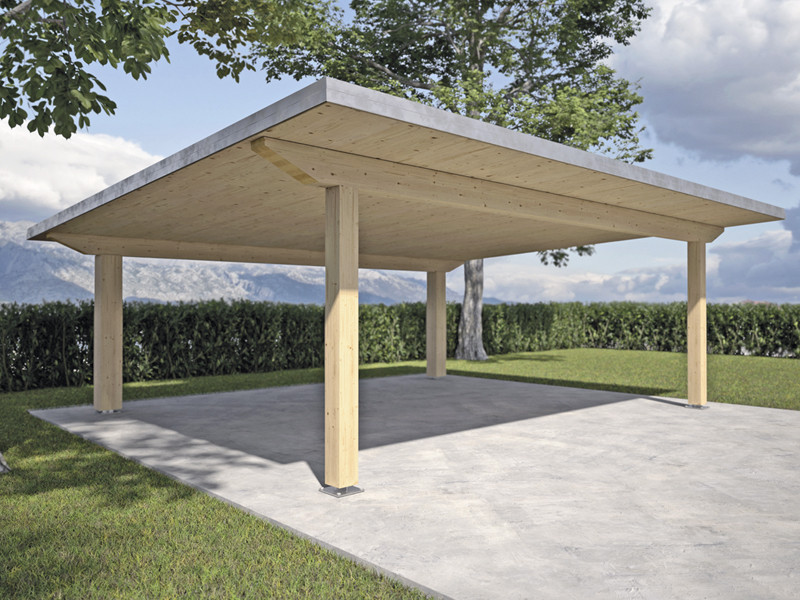

X10 型是一款完全隐藏式柱支座，可以根据所用的紧固结构提供不同的强度等级。非常适合建造无需撑杆的四周敞开式凉棚或凉亭。
视频
X10 隐藏式柱支座，可以确保外部结构具有高强度和令人愉悦的美学外观

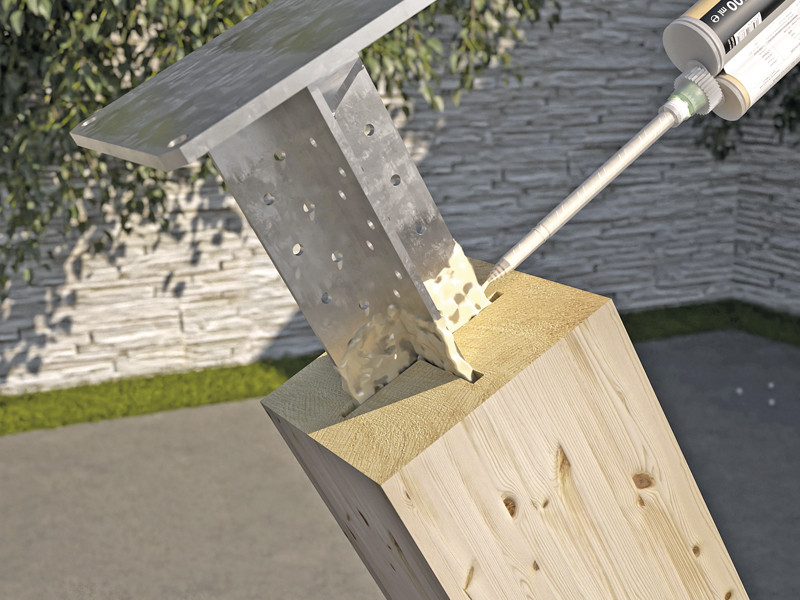

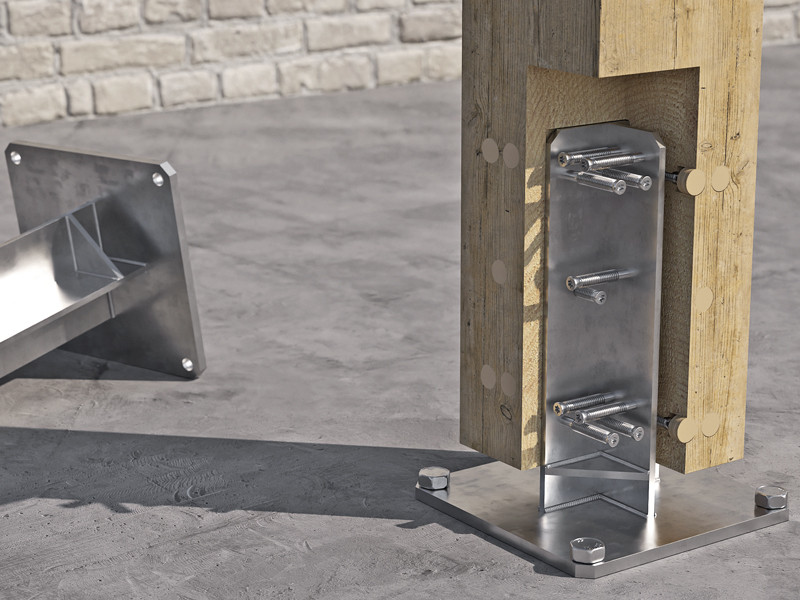

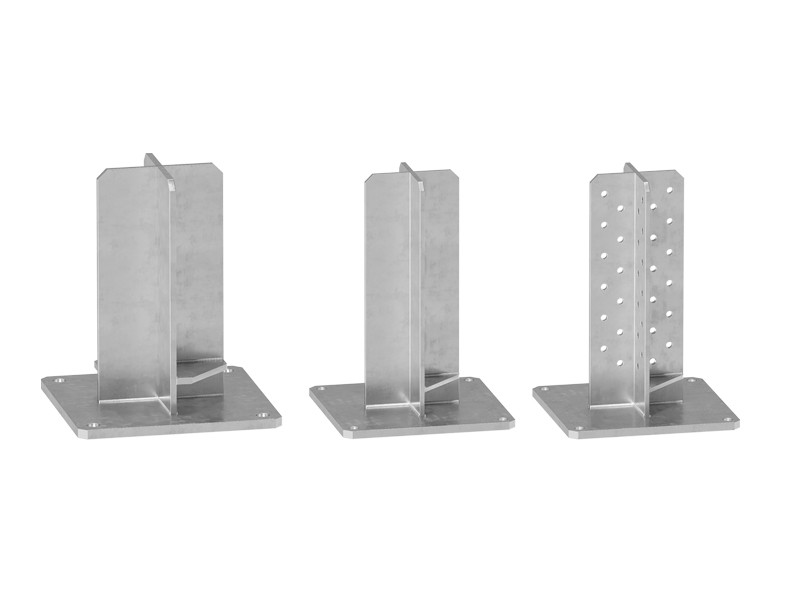

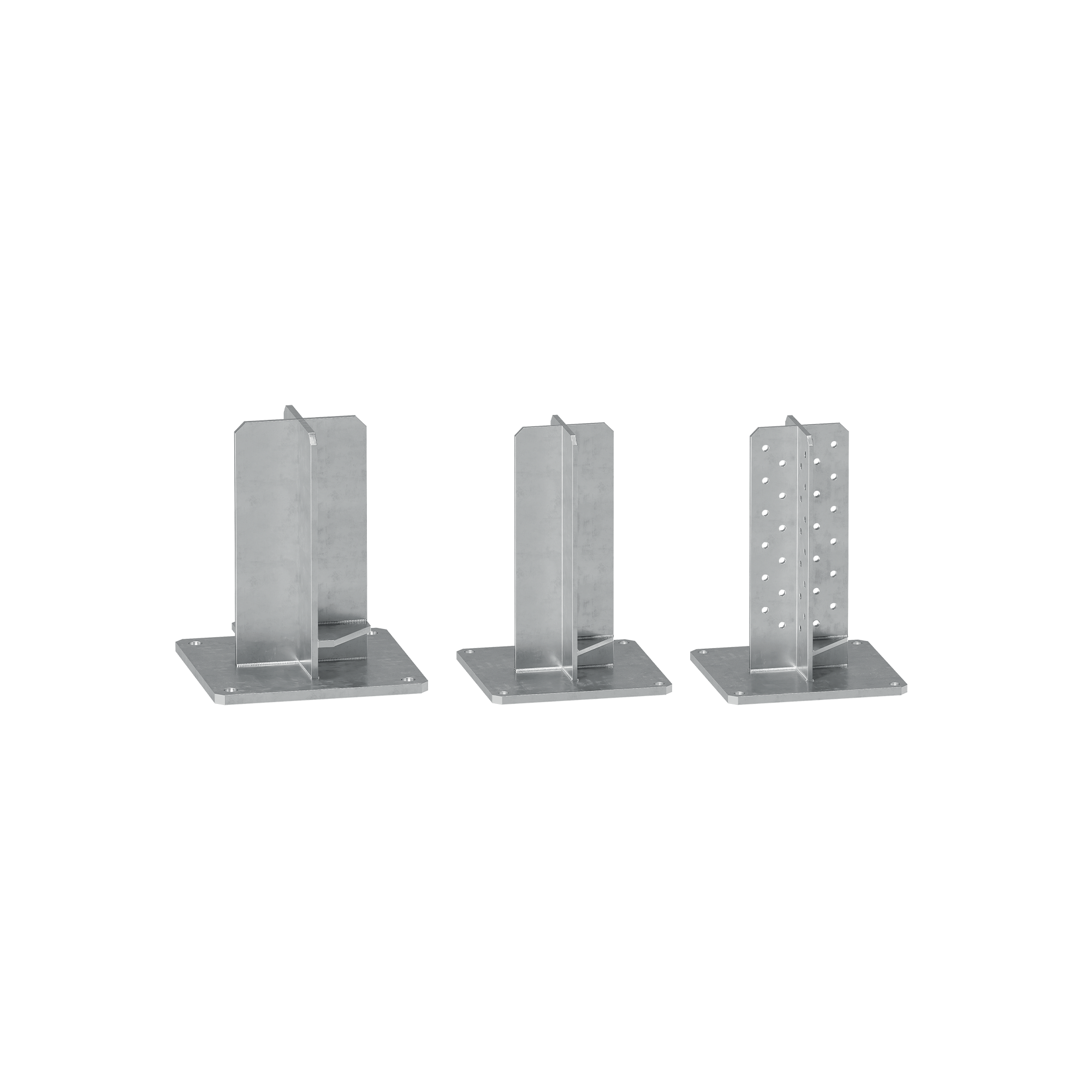

X10 木用柱支座提供两种型号：无孔型，与自钻 SBD 销钉、光身销钉或螺栓一起使用；带扩孔钻孔，可与 XEPOX 环氧粘合剂一起使用。支座约束可吸收纵向和水平荷载，从而可以实现不需要撑杆的四周敞开式凉棚或凉亭结构。 X10 是一款用于端部固定半约束的抗弯柱支座；力矩特性值在两个方向上均已经过认证。交错结构和紧固件排列专为获得不同的强度等级而设计。它由光亮热镀锌碳钢制成，适用于服务等级 1、2 和 3 的户外应用，可以与实木、胶合木、CLT 和 LVL 一起使用。
文件
技术数据表
|
|
|---|---|
技术数据表 USA
|
|
ETA Certificate
|
|
Item specification
|
|
File CAD
|
|
File BIM.ifc
|
|
File BIM.rfa
|
XS10
| CODE | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
pcs. |
|---|---|---|---|---|---|
| XS10120 | 220 | 220 | 310 | 6 | 1 |
| XS10160 | 260 | 260 | 312 | 8 | 1 |
XR10
| CODE | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
pcs. |
|---|---|---|---|---|---|
| XR10120 | 220 | 220 | 310 | 6 | 1 |
