可调高度的柱支座
R60
R60 是根据美学或功能需求而研发的可调高度柱支座。R60 保证与地面的距离,并防止喷溅或积水降低木柱及支撑结构的耐用性。连接到木制构件上的固定是隐藏式的。适用于建造小型结构。
特性

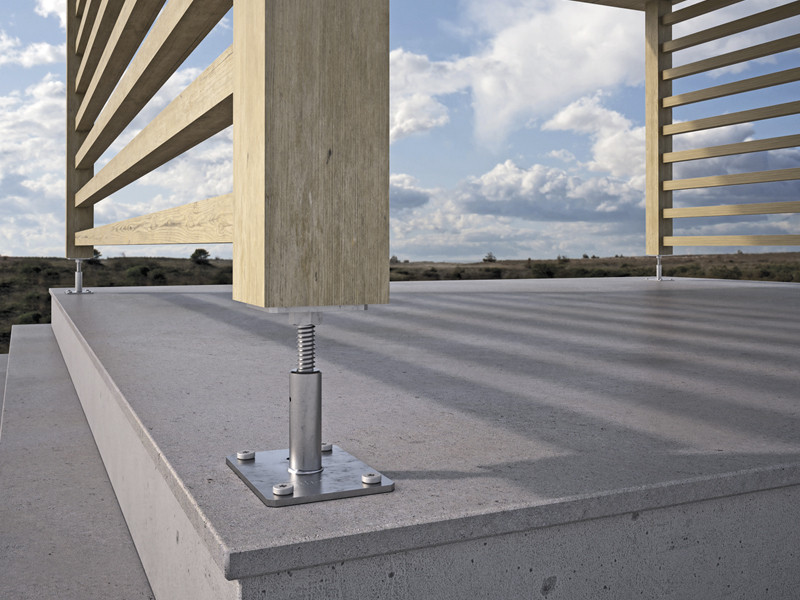

R60 用于地面柱的连接、在搭建檐篷和其他轻型结构中发挥作用。适用于软木或硬木实木、胶合木、CLT 制成的柱子。

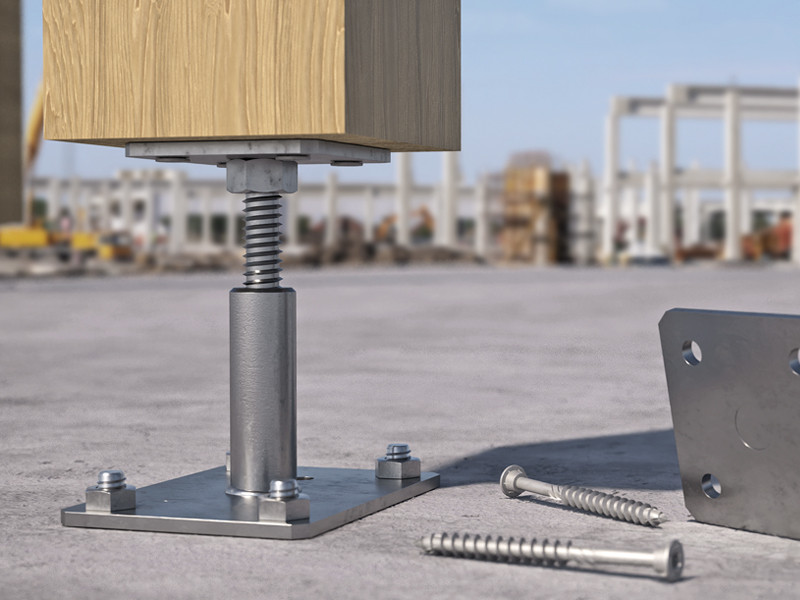

这种带内螺纹的圆柱支座结合了性能和简洁设计的优点。底板上的附加孔可以使用较长的批头,简化螺钉的安装。
安装注意事项

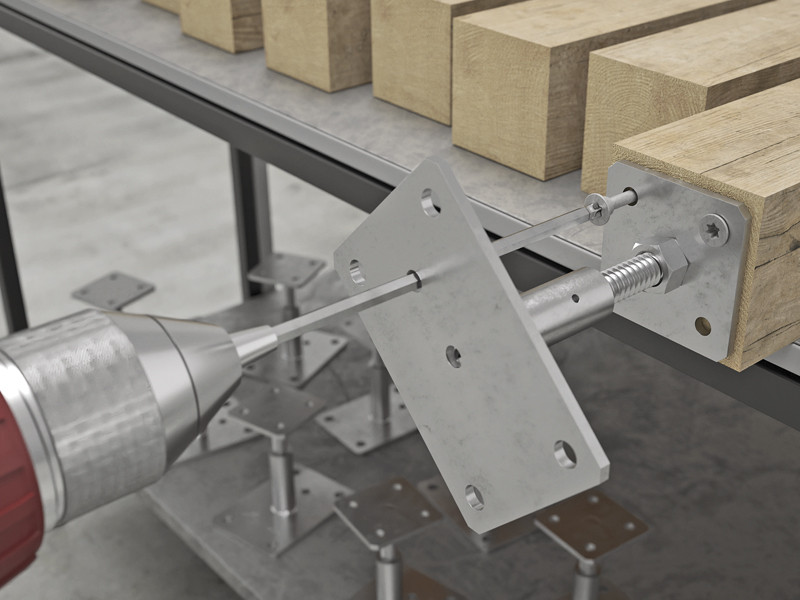

安装 R60 可调高度的柱支座时,建议使用标准的个人防护装备,例如手套和安全眼镜。在将支柱座固定到地面之前,请确保支柱座已正确、稳固且水平地安装好。
R60 柱支座的高度是可调的,可以根据需要或现场条件的变化进行调整,但只能通过支柱的旋转来调节,因此支柱必须不受另一端的影响。离地高度可调节范围为 125 至 235 mm。
R60 由 S235 碳钢制成,表面涂有 Fe/Zn12c 镀层。它专为户外应用而设计,适用于 SC1 和 SC2 应用等级。
尽管 R60 用途广泛且与多种木材兼容,但最好还是通过与 Rothoblaas 技术顾问核实与所使用木材的兼容性,并确保安装环境不超出 SC1 和 SC2 应用等级的预期条件。
购买和保修
如需将 R60 可调高度的柱支座添加到下一个订单中,请联系您当地的 Rothoblaas 代理商。与所有 Rothoblaas 产品一样,R60 享有售后服务。如有任何问题,请随时联系我们的客户支持。
文件
技术数据表
|
|
---|---|
ETA Certificate
|
|
File CAD
|
|
File BIM.ifc
|
|
File BIM.rfa
|

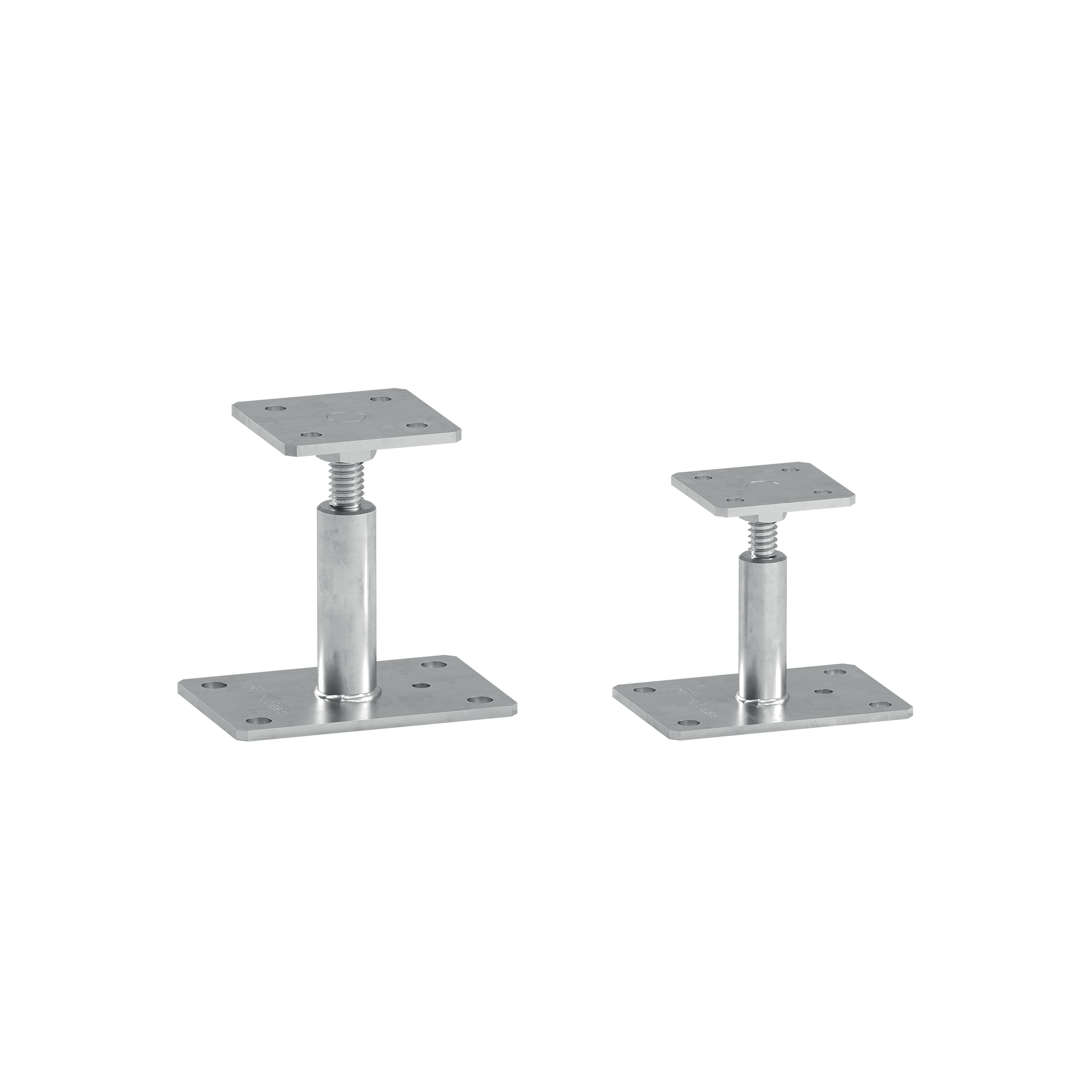

R60
CODE | info | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
pcs. |
---|---|---|---|---|---|---|
R6080M | February 2025 | 80 | 80 | 125 | 5 | 1 |
R60100L | - | 100 | 100 | 165 | 6 | 1 |
